| مقدار تولیدی: | 1 |
| قیمت: | 84507$ |
| بسته بندی استاندارد: | جعبه چوبی |
| دوره تحویل: | 3-5 روز |
| روش پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| ظرفیت تامین: | 500 |

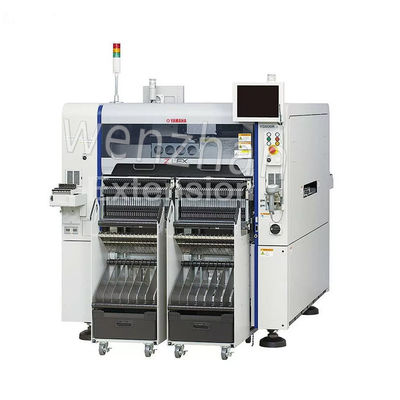

دستگاه قرار دادن SMT YAMAHA YSM20R PICK AND PLACE MACHINE
The Yamaha YSM20R pick and place machine is a highly advanced automated assembly system used in the electronics manufacturing industry for placing surface mount devices (SMDs) onto printed circuit boards (PCBs)طراحی و عملکرد آن امکان قرار دادن قطعات را به طور موثر و دقیق فراهم می کند، که به مجموعه های الکترونیکی با کیفیت بالا کمک می کند.
| مدل | YSM20R | |
| ابعاد قابل استفاده PCB | مرحله دوگانه | PCB تک: L810 × W490 mm تا L50 × W50 mm |
| (فقط برای گزینه دو چراغ محور X) | PCB دوگانه: L380 × W490 mm تا L50 × W50 mm | |
| خط واحد | L810 × W490 mm تا L50 × W50 mm | |
| قابلیت نصب | محور X: 95,000 CPH (در شرایط مطلوبی که توسط موتور یاماها تعریف شده است) هنگامی که 2 سر چند سرعت بالا (HM) استفاده می شود | |
| اجزای قابل استفاده | سر چند سرعت (HM) * | 0201 تا 45×45 میلی متر |
| L100 mm، H15 mm یا کمتر | ||
| کلاه چندگانه انعطاف پذیر (FM) | 03015 تا 55×55 میلی متر | |
| L100 mm، H28 mm یا کمتر | ||
| * ارتفاع قطعات 6.5 میلی متر یا بیشتر یا اندازه قطعات 12 میلی متر در طول/عرض یا بیشتر نیاز به چند دوربین اختیاری دارد. | ||
| لطفا برای اطلاعات مربوط به نصب قطعات 0201 با ما تماس بگیرید. | ||
| دقت نصب | در شرایط مطلوبی که توسط یاماها موتور تعریف شده است | |
| (وقتی از مواد استاندارد ارزیابی استفاده می شود): | ||
| ±0.035 mm (±0.025 mm) Cpk1.0 (3؟) | ||
| تعداد انواع قطعات | صفحه ثابت | حداکثر 140 نوع |
| (معادل 8 میلی متر پانل تغذیه) | ||
| ماشین تغذیه | حداکثر 128 نوع | |
| (معادل 8 میلی متر پانل تغذیه) | ||
| سینی | 10 نوع: نوع محموله (حداکثر، هنگامی که با cATS10 مجهز است) | |
| 30 نوع: نوع ثابت (حداکثر، هنگامی که با sATS30 مجهز می شوند) | ||
| منبع برق | 3-فاز AC 200/208/220/240/380/400/416V ± 10% 50/60Hz | |
| تامین هوا | هوای خشک تمیز با مقدار 0.45 MPa یا بیشتر | |
| ابعاد بیرونی (به استثنای تکه های بیرون) | L 1,374 × W 1,857 × H 1,445 میلی متر | |
| وزن | 2،050 کیلوگرم | |
