جزئیات محصول
Product Name:
DEK Horizon 03iX
Model:
Horizon 03iX
Quality:
بالا
Package:
پرونده
Condition:
نو، نو/استفاده شده
Payment:
پرداخت
Type:
محصولات مرتبط با ماشین SMT
Brand:
DEK
Delivery:
ups,dhl,fedex به عنوان سفارش شما
Warranty:
1 سال
توضیحات محصول
Detailed Specifications And Features

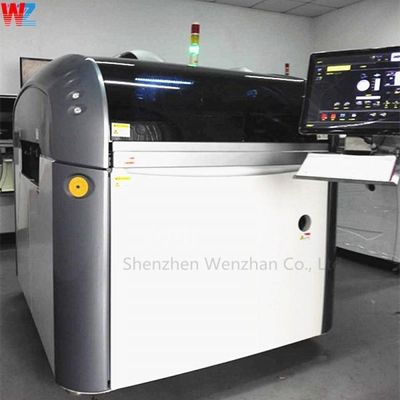

چاپگر صفحه نمایش SMT PCB استفاده شده DEK Horizon 03iX
مشخصات استاندارد پیکربندی
نرم افزار. دستگاه قابل نصب در هر دو سمت چپ یا راست.
دوربین: دوربین دیجیتال HawkEye® 750، با استفاده از رابط IEEE 1394. چند کانال. نوردهی LED. FOV 11.3mm x 8.7mm. پنجره بازرسی 26mm2
موقعیت دوربین: موتورهای چرخان و رمزگذاری کننده های با وضوح 4 میکران
مکانیسم فشار SqueegeeL: کنترل نرم افزاری، موتور
موقعیت ستینسل: تنظیم کننده عمق عرض صفحه نمایش دستی
تراز استنسل: با موتور از طریق محرک های X، Y و Theta
سکیوگی: سکیوگی دو طرفه عقب (یک مجموعه شامل)
رابط ماشین: شامل FMI خط بالا و پایین
اتصال: RJ-45LAN (شبکه سازی) و رابط USB2 در دسترس است
چراغ سه رنگی: قابل برنامه ریزی با زنگ صدا
مستندات: کتابچه راهنمای چاپی شامل: عملیات، نصب، نقشه های الکتریکی.
کتابچه راهنمای فنی و آموزش های پشتیبانی از عملکردهای اپراتور.
که شامل راهنماها و آموزش ها است.
نرم افزار. دستگاه قابل نصب در هر دو سمت چپ یا راست.
دوربین: دوربین دیجیتال HawkEye® 750، با استفاده از رابط IEEE 1394. چند کانال. نوردهی LED. FOV 11.3mm x 8.7mm. پنجره بازرسی 26mm2
موقعیت دوربین: موتورهای چرخان و رمزگذاری کننده های با وضوح 4 میکران
مکانیسم فشار SqueegeeL: کنترل نرم افزاری، موتور
موقعیت ستینسل: تنظیم کننده عمق عرض صفحه نمایش دستی
تراز استنسل: با موتور از طریق محرک های X، Y و Theta
سکیوگی: سکیوگی دو طرفه عقب (یک مجموعه شامل)
رابط ماشین: شامل FMI خط بالا و پایین
اتصال: RJ-45LAN (شبکه سازی) و رابط USB2 در دسترس است
چراغ سه رنگی: قابل برنامه ریزی با زنگ صدا
مستندات: کتابچه راهنمای چاپی شامل: عملیات، نصب، نقشه های الکتریکی.
کتابچه راهنمای فنی و آموزش های پشتیبانی از عملکردهای اپراتور.
که شامل راهنماها و آموزش ها است.
| قابلیت تراز ماشین | >2 Cpk @ +/- 12.5μm، 6 سیگما # |
| قابلیت تراز فرآیند | >2 Cpk @ +/- 25μm، 6 سیگما # |
| زمان چرخه اصلی | 12 ثانیه (11 ثانیه با گزینه HTC) |
| حداکثر فضای چاپ | 510mm* (X) x 508.5mm (Y) |
| ساخت چاپگر | یک قطعه فریم جوش شده بهینه شده |
| کنترل ماشین ISCANTM | کنترل حرکت با استفاده از شبکه CAN BUS |
| سیستم عامل | ویندوز ایکس پی |
| رابط اپراتور | صفحه نمایش لمسی رنگیTFT، صفحه کلید و تراکبال با DEK Instinctiv TM |
مشخصات سیستم حمل و نقل
نوع: یک قطعه با کمربندهای حمل 3 میلی متری، ثابت در ریل جلو
سازگاری ESD: کمربند های حمل و هدایت سیاه با مقاومت سطحی بیشتر از 106 اوم.
تنظیم عرض: ريل عقب موتوري قابل برنامه ريزي
جهت حمل و نقل: چپ به راست
از راست به چپ: از چپ به چپ، از راست به راست
اندازه دستکاری بستر (حداقل): 50mm (X) x 40.5mm (Y)
اندازه دستکاری بستر (حداکثر): 510mm (X) x 508.5mm (Y)
ضخامت بستر:0.2mm تا 6mm
وزن بستر (حداکثر) :1kg
پوشش زیربنایی: تا 7 میلی متر از جمله ضخامت زیربنایی
تکیه ی زیربنایی: بر روی کلیمپ های بالا ثبت شده است
ویژگی های دستکاری بستر: بلند کردن ریل نرم / زمین، تنظیم کننده کلیمپ بوردی
فضای خالی زیر سازه قابل برنامه ریزی 3mm تا 42mm
نوع: یک قطعه با کمربندهای حمل 3 میلی متری، ثابت در ریل جلو
سازگاری ESD: کمربند های حمل و هدایت سیاه با مقاومت سطحی بیشتر از 106 اوم.
تنظیم عرض: ريل عقب موتوري قابل برنامه ريزي
جهت حمل و نقل: چپ به راست
از راست به چپ: از چپ به چپ، از راست به راست
اندازه دستکاری بستر (حداقل): 50mm (X) x 40.5mm (Y)
اندازه دستکاری بستر (حداکثر): 510mm (X) x 508.5mm (Y)
ضخامت بستر:0.2mm تا 6mm
وزن بستر (حداکثر) :1kg
پوشش زیربنایی: تا 7 میلی متر از جمله ضخامت زیربنایی
تکیه ی زیربنایی: بر روی کلیمپ های بالا ثبت شده است
ویژگی های دستکاری بستر: بلند کردن ریل نرم / زمین، تنظیم کننده کلیمپ بوردی
فضای خالی زیر سازه قابل برنامه ریزی 3mm تا 42mm
