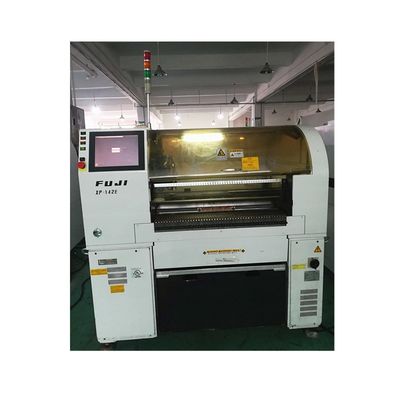

خط مونتاژ SMT pcb ماشین FUJI XP142 Pick And Place Machine

The FUJI XP142 pick and place machine is an advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs). این یک طیف گسترده ای از قابلیت ها و ویژگی هایی را ارائه می دهد که دقت، سرعت و انعطاف پذیری قرار دادن را افزایش می دهد.

اندازه PCB

MAX 457X356mm؛MIN 50X50mm

ضخامت PCB

3-4.0 میلی متر

دقت

±0.050mm cpk ¥1.00;±0.040mm cpk ¥1.00 ((QFP)

سرعت

0.165s/pcs،21،800CPH

محدوده اجزای

0402-25mm*20mm ارتفاع:6mm

اندازه ماشین

ل.1،500mm/W: 1300mm/H: 1408.5 میلی متر

وزن ماشین

حدود 1800 کیلوگرم

1. قرار دادن قطعات: ماشین FUJI XP142 در قرار دادن دقیق قطعات نصب سطح بر روی PCB تخصص دارد.از سیستم های پیشرفته بینایی و بازوهای رباتیک استفاده می کند تا به طور دقیق اجزای را از تغذیه کننده ها انتخاب کرده و آنها را در مکان های تعیین شده در PCB قرار دهد.
2. قرار دادن با سرعت بالا: این ماشین قادر به کار با سرعت بالا است، اطمینان از قرار دادن سریع و کارآمد قطعات است.امکان دادن زمان های سریع و بهبود بهره وری تولید.
3. سازگاری قطعات: دستگاه انتخاب و قرار دادن FUJI XP142 از طیف گسترده ای از قطعات نصب سطح پشتیبانی می کند ، از جمله مقاومت ها ، خازن ها ، مدارهای یکپارچه (ICs) ، آرایه های شبکه توپ (BGAs) ،مواد بدون سرب چهار طبقه (QFNs)، و میکروکنترلرها. آن را برای اندازه ها و انواع مختلف قطعات گنجانده است، که آن را برای نیازهای مختلف مونتاژ PCB مناسب می کند.
4. سیستم های بینایی و تراز: این دستگاه مجهز به سیستم های پیشرفته بینایی است که تراز و بازرسی دقیق قطعات را فراهم می کند.این سیستم ها از دوربین ها و الگوریتم های پردازش تصویر برای شناسایی دقیق موقعیت و جهت گیری قطعات استفاده می کنند، اطمینان از تراز مناسب در طول فرآیند قرار دادن.
5. انعطاف پذیری تغذیه کننده: دستگاه FUJI XP142 از انواع مختلف تغذیه کننده ها ، از جمله تغذیه کننده های نوار ، تغذیه کننده های چوبی و تغذیه کننده های سینی پشتیبانی می کند.این اجازه می دهد تا دستکاری آسان و کارآمد از انواع مختلف قطعات و فرمت بسته بندی، اطمینان از تولید بدون وقفه و بدون وقفه.
6. مدیریت تغذیه هوشمند: دستگاه دارای قابلیت های مدیریت تغذیه هوشمند است. می تواند به طور خودکار موجودی اجزای موجود در هر تغذیه را شناسایی و ردیابی کند،بهینه سازی استفاده از قطعات و کاهش زمان راه اندازی بین تولیداتاین ویژگی باعث افزایش بهره وری و به حداقل رساندن اشتباهات عملیاتی می شود.

دستگاه انتخاب و قرار دادن FUJI XP142 برای طیف گسترده ای از کاربردهای مونتاژ PCB مناسب است ، از جمله:

1. مونتاژ تکنولوژی نصب سطح (SMT): در تولید PCB با اجزای نصب سطح استفاده می شود. این ماشین اجزای را به دقت بر روی پد های PCB قرار می دهد ،اطمینان از تراز دقیق و اتصال قابل اعتماد جوش در طول فرآیند جوش بعدی.
2. توسعه نمونه اولیه: این ماشین برای توسعه نمونه اولیه و تولید در مقیاس کوچک ایده آل است. انعطاف پذیری و زمان تنظیم سریع آن امکان تکرار و تأیید سریع طرح های PCB را فراهم می کند ،تسهیل چرخه های توسعه محصول کارآمد.
3. تولید متوسط تا حجم بالا: ماشین FUJI XP142 برای محیط های تولید متوسط تا حجم بالا مناسب است.قابلیت های قرار دادن با سرعت بالا و مدیریت کارآمد فیدر امکان مونتاژ سریع و قابل اعتماد مقادیر زیادی از PCB را فراهم می کند.
4. تولید چند پروژه: این ماشین قادر به مدیریت تولید چند پروژه است ، جایی که طرح های مختلف PCB در یک تولید تولید می شوند. این امکان را برای تغییر سریع بین پروژه ها فراهم می کند,به حداقل رساندن زمان توقف و تسهیل تولید کارآمد مجموعه های PCB متنوع.
5. خودرو، الکترونیک مصرفی و مخابرات: ماشین FUJI XP142 در صنایع مختلف از جمله خودرو، الکترونیک مصرفی،و مخابراتاین سیستم به الزامات کیفیت و قابلیت اطمینان بالا در این بخش ها پاسخ می دهد و از قرار دادن قطعات دقیق و سازگار اطمینان حاصل می کند.

دستگاه انتخاب و قرار دادن FUJI XP142 قابلیت های پیشرفته ای را برای قرار دادن قطعات با سرعت بالا و دقیق در مونتاژ PCB فراهم می کند. این دستگاه نقش مهمی در فرآیند تولید الکترونیک دارد,تضمین تولید کارآمد و عملکرد قابل اطمینان محصولات الکترونیکی.

ما طیف کاملی از قطعات یدکی ماشین SMT داریم:

• کمربند، برش، پیچ، سنسور، سیلندر، لامپ، پرت، شیر الکترومغناطیسی، کنده... و غیره...

برای فوجی، جوکی، سامسونگ، یاماها و سایر مارک ها هرچیزی که نیاز دارید فقط به ما بگویید

شرکت ما انواع ماشین آلات SMT و محصولات مرتبط را عرضه می کند:

• تجهیزات SMT و لوازم جانبی، نوزل ها، فیدر، قطعات فیدر، برش، فیلتر، راهنما، نوار، مورتر، کمربند، سیلندر، روغن SMT / روغن، سنسور و غیره
• نوزل ها و تغذیه کننده ها و قطعات آنها برای فوجی، برای جوکی، برای یاماها، برای سامسونگ، برای زیمنس، برای سونی... و غیره، همه آنها سهام زیادی دارند.
• ما ماشین های استفاده شده SMT را می فروسیم و بازیافت می کنیم
