جزئیات محصول
برجسته کردن:
YSM10 ماشین Yamaha Pick And Place,دستگاه انتخاب و قرار دادن 46000 CPH,0ماشین نصب تراشه.45MPa
,Pick And Place Machine 46000 CPH
,0.45MPa Chip Mounter Machine
Name:
دستگاه انتخاب و مکان یاماها YSM10
Model:
YSM10
Condition:
نو، نو/استفاده شده
Quality:
کیفیت برتر
Brand:
یاماها
Specification:
قطعات ماشین آلات SMT
Package:
جعبه کارتن با محافظ فوم
Delivery:
ups،dhl،fedex، در صورت نیاز
توضیحات محصول
مشخصات و ویژگی های دقیق

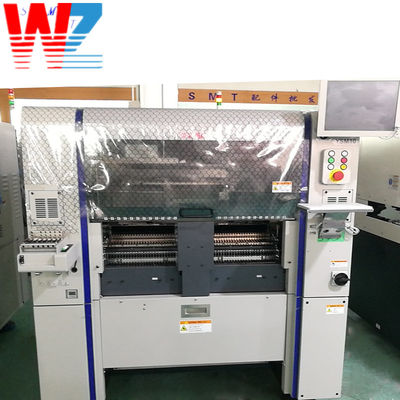

دستگاه انتخاب و قراردهی تمام اتوماتیک Yamaha YSM10
دستگاه انتخاب و قراردهی YAMAHA YSM10 یک تجهیزات پیشرفته خودکار است که در صنعت تولید الکترونیک برای قرار دادن سریع و دقیق قطعات الکترونیکی بر روی بردهای مدار چاپی (PCB) استفاده می شود. این دستگاه طیف وسیعی از عملکردها و ویژگی ها را ارائه می دهد که باعث افزایش راندمان، دقت و بهره وری در فرآیند مونتاژ می شود.
| مشخصات فنی | نصب کننده تراشه Smt |
|---|---|
| PCB قابل استفاده | L 510 x W 460mm - L 50 x W 50mm* گزینه: تا L610 mm موجود است |
| قابلیت نصب | 46,000CPH (شرایط بهینه شرکت) |
| قطعات قابل استفاده | 03015-W 55 x L 100mm (شناسایی تقسیم شده برای بیش از W 45mm)، H: 15mm یا کمتر |
| دقت نصب | ±0.035 میلی متر (±0.025 میلی متر) Cpk≧1.0 (3σ) |
| تعداد انواع قطعات | صفحه تنظیم: حداکثر 96 نوع (8 میلی متر) سینی: 15 نوع (تجهیزات sATS 15) |
| منبع تغذیه | 3 فاز AC 200/208/220/240/380/400/416 ولت ±10% 50/60 هرتز |
| منبع تغذیه هوا | 0.45MPa یا بیشتر، حالت تمیز و خشک |
| ابعاد خارجی | L 1,254 x W 1,440 x H 1,445mm (به استثنای برآمدگی ها) |
| وزن | 1,270 کیلوگرم |
مشخصات:
| مدل | YSM10 | YS12 | YS24 |
|---|---|---|---|
| PCB قابل استفاده | L 510 x W 460mm - L 50 x W 50mm | L510x~W460mm تا L50x~W50mm | L50mm x W50mm تا L700mm x W460mm |
| قابلیت نصب | 46,000CPH | 36,000CPH | 72,000CPH |
| دقت نصب | ±0.035 میلی متر (±0.025 میلی متر) Cpk≧1.0 (3σ) | +/-0.05mm/CHIP | +/-0.05mm (μ + 3σ), +/-0.03mm (3σ) |
| تعداد انواع قطعات | 15 نوع (تجهیزات sATS 15، حداکثر، JEDEC) | 120 نوع (حداکثر، تبدیل قرقره نوار 8 میلی متری) | 120 نوع (حداکثر/تبدیل قرقره نوار 8 میلی متری) |
| قطعات قابل استفاده | 03015-W 55 x L 100mm, H: 15mm یا کمتر | 0402 (پایه متریک) تا □32*mm قطعات | 0402 تا 32x32mm حداکثر (ارتفاع 6.5mm یا کمتر) |
| ابعاد خارجی | L 1,254 x W 1,440 x H 1,445mm | L 1,254 x W 1,440 x H 1,445mm | L1,254x W1,687x H1,445mm |
عملکرد:
- قرار دادن قطعات: دستگاه انتخاب و قراردهی YSM10 برای قرار دادن دقیق طیف گسترده ای از قطعات الکترونیکی بر روی PCB ها طراحی شده است. این دستگاه از بازوهای رباتیک، نازل های خلاء و سیستم های بینایی برای برداشتن قطعات از فیدرها یا سینی ها و قرار دادن دقیق آنها در مکان های تعیین شده روی PCB استفاده می کند. این ویژگی تراز و قرارگیری دقیق قطعات را تضمین می کند و خطر خطاهای مونتاژ را به حداقل می رساند.
- قرار دادن با سرعت بالا: دستگاه قادر به قرار دادن قطعات با سرعت بالا است و باعث افزایش حداکثر توان تولید و راندمان می شود. این دستگاه می تواند عملیات انتخاب و قراردهی سریع را انجام دهد و امکان مونتاژ سریع PCB ها و برآورده کردن الزامات تولید با حجم بالا را فراهم می کند.
- سازگاری قطعات: دستگاه انتخاب و قراردهی YSM10 از طیف گسترده ای از قطعات الکترونیکی، از جمله دستگاه های نصب سطحی (SMD) مانند مقاومت ها، خازن ها، مدارهای مجتمع (IC) و انواع بسته بندی های مختلف پشتیبانی می کند. این دستگاه می تواند قطعات با اندازه ها، شکل ها و جهت گیری های مختلف را مدیریت کند و نیازهای مونتاژ متنوع را برآورده سازد.
- ادغام سیستم بینایی: این دستگاه اغلب سیستم های بینایی را برای تراز و بازرسی قطعات ادغام می کند. سیستم بینایی از دوربین ها و الگوریتم های پردازش تصویر برای تراز دقیق قطعات با پدهای لحیم کاری روی PCB استفاده می کند. همچنین امکان بازرسی در زمان واقعی از دقت قرارگیری قطعات را فراهم می کند و از کنترل کیفیت در طول فرآیند مونتاژ اطمینان حاصل می کند.
- قرار دادن چند سر: دستگاه انتخاب و قراردهی YSM10 ممکن است دارای چندین سر قراردهی باشد. این امر امکان قرار دادن همزمان چندین قطعه را فراهم می کند و سرعت و راندمان تولید را بیشتر می کند. پیکربندی چند سر امکان مونتاژ PCB های پیچیده با تراکم قطعات بالا را فراهم می کند.
- کنترل قابل برنامه ریزی: دستگاه مجهز به سیستم های کنترل قابل برنامه ریزی است. این به اپراتورها اجازه می دهد تا پارامترهای قراردهی، مانند موقعیت های انتخاب و قراردهی، جهت گیری قطعات و پروفایل های سرعت را تعریف و تنظیم کنند. این انعطاف پذیری امکان سفارشی سازی را برای مطابقت با طرح های PCB خاص و الزامات قطعات فراهم می کند و دقت و بهره وری قراردهی را بهینه می کند.
محدوده استفاده:
دستگاه انتخاب و قراردهی YSM10 در کاربردهای مختلف در صنعت تولید الکترونیک، از جمله موارد زیر استفاده می شود:
- مونتاژ PCB: این دستگاه به عنوان یک جزء کلیدی در خطوط مونتاژ PCB خودکار عمل می کند. این دستگاه قرار دادن دقیق قطعات الکترونیکی بر روی PCB ها را تسهیل می کند و فرآیندهای مونتاژ کارآمد و دقیقی را تضمین می کند.
- تولید با حجم بالا: دستگاه انتخاب و قراردهی YSM10 برای تولید با حجم بالا مناسب است. قابلیت قراردهی با سرعت بالا و مدیریت کارآمد قطعات متنوع، آن را برای پاسخگویی به تقاضاهای تولید در مقیاس بزرگ ایده آل می کند.
- مونتاژ فناوری نصب سطحی (SMT): این دستگاه معمولاً در فرآیندهای مونتاژ فناوری نصب سطحی استفاده می شود. این دستگاه به طور موثر قطعات SMD را مدیریت می کند و از مونتاژ PCB های پیچیده با قطعات متراکم، مانند قطعات موجود در لوازم الکترونیکی مصرفی، خودرو، مخابرات و سایر دستگاه های الکترونیکی پشتیبانی می کند.
- تولید چند محصولی: دستگاه انتخاب و قراردهی YSM10 برای سناریوهای تولید چند محصولی مناسب است. این دستگاه امکان تغییر سریع بین طرح های مختلف PCB یا انواع محصول را فراهم می کند و تولید کارآمد مجموعه های الکترونیکی متنوع را امکان پذیر می کند.
- کاربردهای با دقت بالا: این دستگاه در کاربردهایی که به دقت قراردهی بالایی نیاز دارند، مانند دستگاه های پزشکی، الکترونیک هوافضا یا لوازم الکترونیکی مصرفی پیشرفته، استفاده می شود. این دستگاه تراز و قرارگیری دقیق قطعات را تضمین می کند و استانداردهای کیفیت سختگیرانه این صنایع را برآورده می کند.
دستگاه انتخاب و قراردهی YAMAHA YSM10 نقش حیاتی در مونتاژ خودکار قطعات الکترونیکی بر روی PCB ها دارد. این دستگاه قابلیت های قراردهی سریع، دقیق و انعطاف پذیری را ارائه می دهد و به فرآیندهای تولید کارآمد کمک می کند و مجموعه های الکترونیکی با کیفیت بالا را تضمین می کند.
ویژگی های اصلی نصب کننده تراشه Smt
- دستگاه انتخاب و قراردهی YAMAHA افزایش سرعت 25٪ یا بیشتر در مدل های معمولی و دستیابی به سریع ترین ظرفیت نصب در جهان، بر اساس مفهوم ایده آل راه حل 1 سر که قادر به مدیریت طیف گسترده ای از قطعات در عین حفظ سرعت بالا بدون نیاز به تعویض سر است، ما فناوری های مختلفی را که از مدل بالایی Z:LEX YSM20 توسعه یافته اند، معرفی کردیم. با اتخاذ آخرین فناوری مانند سر HM (سرعت بالا چندگانه) سبک وزن و جمع و جور جهانی مشابه مدل بالایی و سیستم سروو نسل جدید، افزایش 25٪ یا بیشتر در مقایسه با دستگاه های معمولی (YS12) در کلاس دستگاه 1-Beam 1-Head برای تحقق ظرفیت نصب سریع ترین در جهان با 46000 CPH (در شرایط بهینه شرکت) در عین حال، به اندازه کافی همه کاره است که از تراشه های فوق العاده کوچک 03015 (0.3mm x 0.15mm) تا قطعات بزرگ 55mm x 100mm و 15mm ارتفاع را مدیریت کند. علاوه بر این، دستگاه انتخاب و قراردهی YAMAHA با بهبود عملکرد دوربین اسکن، ما دامنه سازگاری اندازه قطعات را برای نصب با سرعت بالا از 8 میلی متر به 12 میلی متر گسترش داده ایم.
- مقیاس پذیری برای تنظیم انعطاف پذیر با الزامات سایت تولید طیف وسیعی از گزینه ها برای انتخاب در دسترس هستند، از جمله sATS15، یک دستگاه تامین قطعات سینی از نوع تعویض خودکار، ANC، یک ایستگاه نازل خودکار قادر به تغییر خودکار نازل ها، دوربین چندگانه که قطعاتی را که از 6.5 میلی متر ارتفاع یا بیش از 12 میلی متر مربع در اندازه با سرعت بالا و دقت بالا فراتر می روند، تشخیص می دهد. فیدر نوار توسط فیدر هوشمند الکتریکی SS و فیدر ZS مورد استفاده در سری YS پشتیبانی می شود.
- عملکرد پیشرفته برای ارائه تولید جدول خطاهای انتخاب و شناسایی سرکوب می شوند همراه با کاهش تلفات در توقف دستگاه به دلیل ادغام عملکردهای مشترک دستگاه های برتر Z:TA-R YSM40R و Z:LEX YSM20 با e-Vision آنها برای ایجاد و ردیابی خودکار داده های قطعات، Smart Recognition برای ایجاد آسان داده های قطعات از اشکال پیچیده.
