دستگاه برش PCB چند تیغه ای,قطع کننده PCB Off Line,تجهیزات PCB با دقت بالا
,Off Line PCB Depaneling Cutter
,High Precision pcb depaneling equipment

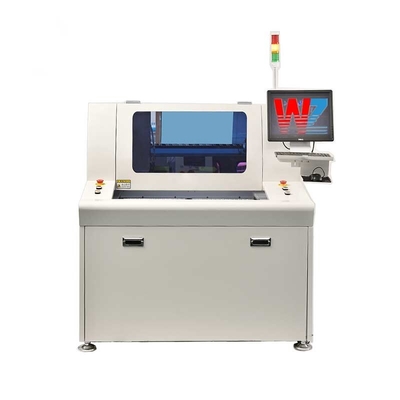

Y-S168CS1سری Depanelizer عمدتا از کار با سرعت بالا از برش فرنیشر، دو پلاتفرم چهار محور servo درایو برای جدا کردن PCB چند متصل، با توجه به مسیر از پیش برنامه ریزی شده،تعویض نقص های شکستن دستی یا V-CUT یا برش فشار، آسیب استرس، بهبود کیفیت محصول و کاهش نرخ زباله. ماشین استفاده از رابط انسان-کامپیوتر و موتور سرو AC.
رابط عامل سیستم WIN7. از برنامه تولید CCD پیکسل بالا برای آموزش و ویرایش مسیر برش استفاده می کند. می توان آن را در یک مرحله اصلاح و شبیه سازی کرد. از دو سیستم حرکت دهنده سرو استفاده می کند.به عنوان یک دستگاه تبادل PCB برای زیرپوشهای بالا و پایین، می تواند به طور موثر زمان بیکار ماشین را کاهش دهد و در نتیجه به بهره وری و کیفیت تولید بالاتر برسد.دوبرابر کردن میز کار، مجهز به سه پنجره بزرگ، متوسط و کوچک برای برنامه ریزی دقیق تر، اضافه کردن یک قاب مستطیل بر اساس هدف اصلی،برنامه نویسی، برنامه نویسی بصری تر و دقیق تر است.در مقایسه با دستگاه سه محور سنتی، پاسخ سریع تر است، و در مقایسه با دستگاه سه محور سنتی، پاسخ سریع تر است.پارامترها مستقل تر هستند، کارایی بالاتر است و دقت برش تضمین شده است.
CCD رنگی با پیکسل بالا و لنز بزرگ سازی بزرگ می تواند به آموزش برنامه و ویرایش عملکردهای شبیه سازی کمک کند.سیستم موقعیت و تصحیح خودکار MARK دقت برش را بهبود می بخشد و از آسیب دیدن تخته به دلیل عدم قرار دادن تخته جلوگیری می کند. این سریع تر برای کپی چپ و راست برنامه ها و مدل های سوئیچ. تابع خواندن بارکد اختیاری برای تحقق 1D / 2D بارکد خواندن و ذخیره یا آپلود،که برای ردیابی و مدیریت دیجیتال مناسب است..
اسپندل وارداتی با سرعت بالا از موتور اسپندل آلمانی SycoTec ((Kavo) استفاده می کند که به طور گسترده ای در اسپلترهای پیشرفته صنعت استفاده می شود. اسپندل دارای سرعت بالا ((60000rpm / min) ، عمر طولانی ،جمع آوری و جدا کردن راحت، و یک سطح برش صاف بدون بر و نقص. آن را نیز مجهز به نسخه اصلی SycoTec 4424 Spindle فرکانس کنورتر که اجازه می دهد تا موتور اسپندل برای داشتن یک عمر خدمت طولانی تر،چرخش محکم تر برش، و کمترین اثر افزایش دمای.
| Y-S168CS1پارامترهای فنی | |
| پروژه | پارامتر فنی |
| محدوده حرکت XYUZ | 875MM*620MM*50MM*50MM |
| محدوده برش یک میز | 420MM*520MM*50MM |
| پیچ سرب / ریل راهنما | راهنمای پیچ HIWIN |
| دقت موقعیت | ±0.01mm |
| سیستم سرو | موتور سرو چهار محوری |
| محور اصلی | XONJE/ Kavos (اختیاری) |
| تبدیل فرکانس پیچ | مبدل فرکانس با سرعت بالا |
| سرعت پیچ | 2000 دور در دقیقه ~ 60000 دور در دقیقه |
| ابزار اسپیندل | 0.8mm ~ 3mm |
| میزبان کنترل | کامپیوتر صنعتی |
| سرعت برش | 1mm/sec~100mm/sec |
| عملکرد برش | مي تونه خطوط مستقيم، قوس ها و دايره ها رو قطع کنه |
| درمان الکترواستاتیک | جداکننده الکترواستاتیک |
| حالت جمع آوری گرد و غبار | جمع آوری گرد و غبار پایین یا جمع آوری گرد و غبار بالا |
| عملکرد اسکن کد MES | پشتیبانی (اختیاری) |
| اندازه جمع آوری کننده گرد و غبار | 1050mm*800mm*550mm |
| قدرت منبع برق | سه فاز پنج سیم 380v 3kw ((شامل گردآورنده گرد و غبار) |
| فشار هوا | 5kg/cm2 |
| اندازه ماشین | 1270mm*1200mm*1850mm |
| وزن ماشین | ۷۰۰ کیلوگرم |
ما ارائه دهنده پشتیبانی SMT برای قطعات و تجهیزات ماشین SMT هستیم.اجاق جوش مجدد، موججوشاندنماشین، انتخاب و قرار دادنماشین، SMT PCBچاپگر، SMTAOIدستگاه SPI، فر SMT، PCBکانویر, smdشمارنده، بارگذاری کنندهتخلیه کنندهماشيننوزل/تغذیه کننده، تغذيه کنندهسبد ذخیره سازیاس ام تی ریلسقف، روغن SMT ، مخلوط کننده خمیر جوش ، پروفایلگر حرارتی KIC ، SMTنوار، خط مونتاژ SMT و غیره
در سال ۲۰۰۹، شرکت Shenzhen wenzhan Technology Co، Ltd برای ایجاد یک پلت فرم ارتباطی به موقع و موثر تاسیس شد و اصول خدمات شرکت را برای خدمات به مشتریان پیشرو تحقق بخشید.مهندسان این شرکت تکنسین های حرفه ای هستند که بیش از 10 سال توسط کارخانه اصلی گواهی شده اندآنها همیشه به ارزش قرار دادن منافع مشتریان در اولویت هستند و مشتریان را با لوازم جانبی تجهیزات با کیفیت بالا، مواد مصرفی، لوازم و خدمات پشتیبانی فنی فراهم می کنند.
برای کاهش موثر هزینه های مشتریان، این شرکت یک کارخانه ماشینکاری را راه اندازی کرد و بیشتر قطعات تغذیه را به قطعات تولید شده خود تغییر داد.به منظور اطمینان از انبار کافی و کاهش هزینه مشتریان در همان زمان.
دقیقاً به این دلیل است که فناوری Wenzhan مزایای زیر را نسبت به همان صنعت دارد که مشتریان بیشتری Wenzhan را به عنوان تامین کننده مورد علاقه خود انتخاب می کنند.
- پشتیبانی مشاوره پیش فروش حرفه ای
- خدمات فنی پس از فروش عالی
- سیاست پرداخت و بازگشت انعطاف پذیر
- یک راه حل برای لوازم جانبی SMT
- موجودی در کارخانه با موجودی کافی و تحویل سریع
-
