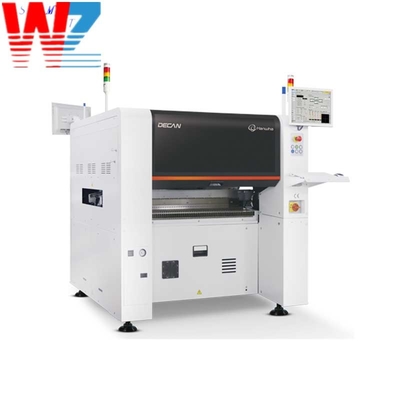

هانوا سامسونگ SMT تراشه نصب کننده DECAN S1 S2 انتخاب و مکان ماشین
هانوا سامسونگ SMT تراشه نصب کننده DECAN S1 S2 انتخاب و مکان ماشین
نام تجاری
SAMSUNG
مدل محصول
S1 S2
کشور مبدا
کره جنوبی
مقدار تولیدی
1PCS
قیمت واحد
قابل مذاکره
روش پرداخت
L/C، D/A، D/P، T/T، Western Union، MoneyGram
ظرفیت تامین
2000 قطعه/قطعه در هفته
جزئیات محصول
برجسته کردن:
دستگاه نصب تراشه هانوا سامسونگ,DECAN S1 SMT چپ مونتر,SMT Pick and Place Machine
,DECAN S1 SMT chip mounter
,SMT pick and place machine
Product Name:
دستگاه انتخاب و قرار دادن SAMSUNG Hanwha DECAN S1 S2
Brand Name:
samsung hanwha
Model:
DECAN S1 S2
Core Components:
Hanwha DECAN S1
Model Number:
DECAN S1 S2
PCB Size:
L510xW460mm
The Number Of Spindles:
10 دوک x 1 دروازه
PCB Thickness (Mm):
0.38 ~ 4.2
High Speed:
92000 CPH (هد HS10)
Weight (Kg):
1,600
توضیحات محصول
مشخصات و ویژگی های دقیق
دستگاه انتخاب و قرار دادن SMT SAMSUNG Hanwha DECAN S1 S2
The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)آنها طیف گسترده ای از قابلیت ها و ویژگی هایی را ارائه می دهند که دقت، سرعت و انعطاف پذیری قرار دادن را افزایش می دهند.
عملکرد:
1قرار دادن قطعات: دستگاه های انتخاب و قرار دادن DECAN S1 و S2 در قرار دادن دقیق قطعات نصب سطح بر روی PCB تخصص دارند.آنها از سیستم های پیشرفته بینایی و بازوهای رباتیک استفاده می کنند تا به طور دقیق اجزای را از تغذیه کننده ها انتخاب کنند و آنها را در مکان های تعیین شده در PCB قرار دهند.
2. قرار دادن با سرعت بالا: دستگاه ها قادر به کار با سرعت بالا هستند، که قرار دادن سریع و کارآمد اجزای را تضمین می کند. آنها دارای چندین سر قرار دادن و یک سیستم ناقل قوی هستند.امکان دادن زمان های سریع و بهبود بهره وری تولید.
3سازگاری قطعات: دستگاه های انتخاب و قرار دادن DECAN S1 و S2 از طیف گسترده ای از قطعات نصب سطح، از جمله مقاومت ها، خازن ها، مدارهای یکپارچه (ICs) ،آرایه های شبکه گلوله ای (BGAs)آنها دارای اندازه ها و انواع مختلف قطعات هستند که آنها را برای نیازهای مختلف مونتاژ PCB مناسب می کند.
4سیستم های دید و تراز: این ماشین آلات مجهز به سیستم های دید پیشرفته هستند که تراز و بازرسی دقیق اجزای را فراهم می کنند.این سیستم ها از دوربین ها و الگوریتم های پردازش تصویر برای شناسایی دقیق موقعیت و جهت گیری قطعات استفاده می کنند، اطمینان از تراز مناسب در طول فرآیند قرار دادن.
5انعطاف پذیری تغذیه کننده: دستگاه های DECAN S1 و S2 از انواع مختلف تغذیه کننده ها ، از جمله تغذیه کننده های نوار ، تغذیه کننده های چوبی و تغذیه کننده های سینی پشتیبانی می کنند.آنها اجازه می دهد تا دستکاری آسان و کارآمد از انواع مختلف قطعات و فرمت بسته بندی، اطمینان از تولید بدون وقفه و بدون وقفه.
6. مدیریت فیدر هوشمند: این ماشین ها دارای قابلیت های مدیریت فیدر هوشمند هستند. آنها می توانند به طور خودکار موجودی اجزای موجود در هر فیدر را شناسایی و ردیابی کنند.بهینه سازی استفاده از قطعات و کاهش زمان راه اندازی بین تولیداتاین ویژگی باعث افزایش بهره وری و به حداقل رساندن اشتباهات عملیاتی می شود.
| مدل | DECAN S1 | |
| هماهنگی | دوربین پرواز + دوربین ثابت | |
| تعداد پیچ ها | 10 اسپندل x 1 گانتری | |
| سرعت قرار دادن | 47،000 CPH (بهترین) | |
| دقت قرار دادن | ±28μm @ Cpk≥ 1.0 | |
| دوربین پرواز | 03015 ~ □16mm دوربین ثابت | 42mm ~ □55mm (MFOV) L55mm ~ L75mm کانکتور (MFOV) |
| حداکثر ارتفاع | 10mm (Fly) ، 15mm (Fix) | |
| PCB Min. اندازه (ملی متر) | 50 ((L) × 40 ((W) | |
| حداکثر اندازه PCB (ملی متر) | 510 ((L) × 510 ((W) گزینه ~ حداکثر 1500 ((L) × 460 ((W) | |
| ضخامت PCB (ملی متر) | 0.38 ~ 42 | |
| ظرفیت تغذیه کننده (8mm استاندارد) | 60ea / 56ea (پایگاه تغذیه ثابت / کالسکه بندر) 120ea / 112ea (پایگاه تغذیه ثابت / کالسکه بندر) - گزینه | |
| قدرت | 3-فاز AC200 / 208 / 220 / 240 / 380 / 415VMax. 3.5kVA | |
| مصرف هوا | 5.0~7.0kgf/cm250Nl/min (پمپ خلاء) | |
| وزن (کیلوگرم) | حدود 1 ساعت600 | |
| ابعاد بیرونی (ملی متر) | 1،430 ((L) × 1,740 ((D) × 1,485 ((H) | |
محدوده استفاده:
ماشین های انتخاب و قرار دادن DECAN S1 و S2 برای طیف گسترده ای از کاربردهای مونتاژ PCB مناسب هستند، از جمله:
1. فناوری نصب سطح (SMT) مونتاژ: آنها در تولید PCB با اجزای نصب سطح استفاده می شوند. ماشین ها به طور دقیق اجزای را بر روی پد های PCB قرار می دهند ،اطمینان از تراز دقیق و اتصال قابل اعتماد جوش در طول فرآیند جوش بعدی.
2توسعه نمونه اولیه: این ماشین ها برای توسعه نمونه اولیه و تولید در مقیاس کوچک ایده آل هستند. انعطاف پذیری و زمان تنظیم سریع آنها امکان تکرار و تأیید سریع طرح های PCB را فراهم می کند.تسهیل چرخه های توسعه محصول کارآمد.
3تولید متوسط تا حجم بالا: دستگاه های DECAN S1 و S2 برای محیط های تولید متوسط تا حجم بالا مناسب هستند.قابلیت های قرار دادن سریع آنها و مدیریت کارآمد فیدر امکان مونتاژ سریع و قابل اعتماد مقادیر زیادی از PCB را فراهم می کند.
4تولید چند پروژه: این ماشین ها قادر به مدیریت تولید چند پروژه هستند، که در آن طرح های مختلف PCB در یک تولید تولید می شوند.آنها امکان انتقال سریع بین پروژه ها را دارند.، به حداقل رساندن زمان توقف و تسهیل تولید کارآمد مجموعه های PCB متنوع.
5خودرو، الکترونیک مصرفی و مخابرات: دستگاه های انتخاب و قرار دادن DECAN S1 و S2 در صنایع مختلف از جمله خودرو، الکترونیک مصرفی،و مخابراتآنها نیازهای کیفیت بالا و قابلیت اطمینان این بخش ها را برآورده می کنند، اطمینان از قرار دادن قطعات دقیق و سازگار.
دستگاه های انتخاب و قرار دادن DECAN S1 و S2 قابلیت های پیشرفته ای را برای قرار دادن قطعات با سرعت بالا و دقیق در مونتاژ PCB فراهم می کنند.آنها نقش مهمی در فرآیند تولید الکترونیک دارند، تولید کارآمد و عملکرد قابل اعتماد محصولات الکترونیکی را تضمین می کند.
