| مقدار تولیدی: | 1PCS |
| قیمت: | قابل مذاکره |
| بسته بندی استاندارد: | 1. مورد چوبی 2. به عنوان سفارش شما |
| دوره تحویل: | ۳ تا ۵ روز |
| روش پرداخت: | T/T، Western Union، Paypal، کارت اعتباری |
| ظرفیت تامین: | 10 قطعه/قطعه در هفته |

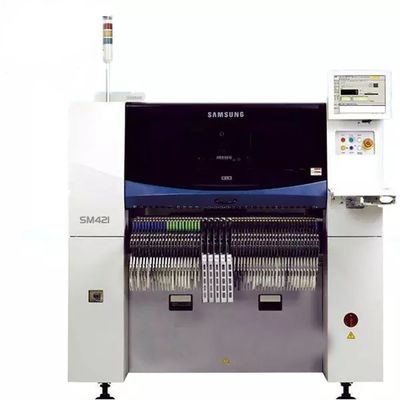

دستگاه انتخاب و قرار دادن SMT در حالت خوب SAMSUNG SM421
درSM421 دستگاه انتخاب و قرار دادنیک ماشین با سرعت بالا و دقت بالا است که در تولید الکترونیک برای قرار دادن اجزای نصب سطح بر روی صفحه های مداری چاپی (PCB) استفاده می شود. توسط سامسونگ تولید می شود.اسم معروف در صنعت الکترونیک.
SM421 مجهز به یک سیستم بینایی است که می تواند اجزای PCB را به درستی تشخیص دهد و تراز کند.که منجر به افزایش نرخ استخدام و افزایش بهره وری می شود.
این ماشین قادر به نصب انواع مختلفی از اجزای مختلف از جمله مقاومت ها، خازن ها، مدارهای یکپارچه (IC ها) ، آرایه های شبکه توپ (BGAs) و ترانزیستورهای کوچک (SOT ها) است.این دستگاه دارای طیف وسیعی از قطعات از 0201 (0.2 mm x 0.1 mm) تا 32 mm x 32 mm، که آن را برای طیف گسترده ای از الزامات مونتاژ PCB مناسب می کند.
درSM421دارای حداکثر سرعت قرار دادن 42000 قطعه در ساعت (CPH) و دقت ±0.03 میلی متر است، که اطمینان از قرار دادن قطعات دقیق و کارآمد است.این یک سیستم بینایی دوگانه دقت دارد که قطعات را قبل از قرار دادن آن اسکن می کند تا اطمینان حاصل شود که آنها به درستی با PCB هماهنگ شده اند.
برای استفاده از دستگاه انتخاب و قرار دادن SM421، اپراتور باید این مراحل را دنبال کند:
1. آماده کردن PCB: اطمینان حاصل کنید که PCB تمیز است و به درستی برای قرار دادن قطعات آماده شده است. این شامل اطمینان از استفاده صحیح از خمیر سولدر یا چسب است.
2. راه اندازی ماشین: اجزای لازم را در تغذیه های ماشین بارگذاری کنید. SM421 می تواند به طور همزمان تا 120 نوع مختلف اجزای مختلف را اداره کند.
3برنامه ریزی ماشین: ورودی دستورالعمل های لازم و داده های قرار دادن قطعات در رابط ماشین. این شامل مشخص کردن موقعیت ها، جهت گیری ها،و مقدار هر جزءی که قرار می گیرد.
4. سیستم بینایی را کالیبراسیون کنید: یک فرآیند کالیبراسیون را اجرا کنید تا اطمینان حاصل شود که سیستم بینایی ماشین می تواند قطعات را به درستی شناسایی و تراز کند.
5. شروع فرآیند قرار دادن: شروع ماشین برای شروع فرآیند قرار دادن. ماشین اجزای را از تغذیه کننده ها انتخاب می کند و آنها را در موقعیت های تعیین شده در PCB قرار می دهد.
6. نظارت و بررسی: به طور مداوم نظارت بر عملکرد ماشین برای اطمینان از اینکه اجزای به درستی و با سرعت مورد نظر قرار داده شده است.بررسی کیفیت قطعات قرار داده شده به طور دوره ای برای اطمینان از آنها را با استانداردهای مورد نیاز.
7. نگهداری و عیب یابی: انجام وظایف نگهداری منظم در ماشین برای حفظ آن در حالت مطلوب. هر گونه مشکل یا خطا را به سرعت برای به حداقل رساندن زمان توقف تولید حل کنید.
به طور کلی، دستگاه انتخاب و قرار دادن SM421 یک راه حل قابل اعتماد و کارآمد برای تولید کنندگان الکترونیک است که به دنبال اتوماسیون فرآیند مونتاژ PCB هستند.و انعطاف پذیری، که آن را برای طیف گسترده ای از اندازه ها و اشکال قطعات الکترونیکی مناسب می کند.
| SM421 دستگاه انتخاب و قرار دادن | |
| سرعت نصب | 21،000 CPH / Chip (IPC9850 مرجع) 5,500 CPH / QFP (IPC9850 پایه) |
| محدوده اجزای | حداکثر، 0402 (01005) تراشه ~ □ 55mm 0603 (0201) تراشه ~ □ 55mm (استانداردی) |
| سرعت نظری تراشه | 21،000 CPH / تراشه |
| محدوده نصب | 0603 تراشه کوچک به □ 22mmIC |
| دقت قرار دادن | به علاوه یا معکوس 0.03mm |
| اندازه PCB | 460 (L) × 400 (W) mm |
| اندازه دستگاه | 1650 (L) × 1690 (D) × 1485 (H) |
| قرار دادن | ± 50μm @ 3σ / تراشه، ± 30μm @ 3σ / QFP |
پیشرفته
نصب کننده انعطاف پذیر با سرعت بالا
به عنوان یک قطعات عمومی که سیستم بینایی آن بر اساس سیستم تراشه سریع SM471 تقویت شده است
شوتر و که سرعت قرار دادن تراشه بالاترین در میان قرار دادن قطعات همان کلاس است ، SM481 تحقق می یابد
سرعت قرار دادن تراشه 39000 CPH، بالاترین میان قرار دادن قطعات در همان کلاس، با استفاده از یک سر
با یک گارتری و ده اسپندل و همچنین چشم انداز جدید پرواز و با به حداکثر رساندن حرکت برداشت و قرار دادن.
علاوه بر این، آن را قابل اجرا است تا به 0402 ((01005 اینچ) تراشه ها و 42mm ICs.
کیفیت قرار دادن با استفاده از سرعت بالا و دقت بالا تغذیه های الکتریکی.
طراحی شده است تا با تغذیه کننده های پنوماتیک سری SM سازگار باشد، به حداکثر رساندن راحتی عملیاتی مشتری می رسد.
39،000 CPH ((بهترین)
1 گانتری x 10 اسپندل/سر
قطعات قابل استفاده: 0402 ((01005 اینچ)
~ 42mm ((H15mm)
PCB مورد استفاده: 460 ((L) x 400 ((W) ((Standard)
حداکثر 740 ((L) × 460 ((W) ((اختیاری)
سرعت بالا، دقت بالا و برق
تغذیه کننده محرک
- تابع هماهنگی خودکار موقعیت جمع آوری
- سازگار با SM تغذیه های پنوماتیک
سیستم خلاء جدید و پیکاپ بهینه شده
درخواست قرار دادن
SMART Feeder
-اولين دستگاه بارگيري اتوماتيك و جفتگي اتوماتيك جهان
انرژی تازه در کسب و کار
استفاده از یک سیستم خلاء جدید
جولای 2013
نصب کننده انعطاف پذیر پیشرفته با سرعت بالا
به رسمیت شناختن قطب بخشی BGA و CSP
بالاترین سرعت قرار دادن را در میان همان
قرار دادن تراشه های کلاس با استفاده از یک سر پرواز جدید
مکانیزم با 10 اسپندل و همچنین بهینه شده
حرکات جمع آوری/پلاست
از آنجایی که اجازه می دهد تا تشخیص بخش بدون متوقف شدن پس از قسمت برداشت توسط
با استفاده از تکنولوژی اصلی تشخیص تصویر On-the-Fly، SM481
مدل حداکثر سرعت قرار دادن قطعات را با به حداقل رساندن زمان به
حرکت بین موقعیت جمع آوری و موقعیت قرار دادن و
که زمان تشخیص را تقریبا به صفر کاهش می دهد.
متوجه شد که فوق العاده بالاست
سرعت قرار دادن 39000 CPH
سیستم تصحیح دقت قرار دادن
تراشه ±50μm ((Cpk ≥1.0)
کالیبراسیون دقت قرار دادن تازه ارتقا یافته
سیستم به طور خودکار بررسی و اصلاح
جابجایی نقطه برداشت، جابجایی سر، جابجایی C/V و غیره.
برای اجازه دادن به قرار دادن قطعات قابل اعتماد.
دقت مطلق ±50μm ((Cpk 1)
سرعت بالا برقی
و تغذیه با دقت بالا
تغذیه کننده SM الکتریکی
• امکان استفاده یکپارچه از 0603/2P/4P
• مجهز به یک تابع برای تراز خودکار
موقعیت جمع آوری بین تغذیه کننده ها برای بهبود
نرخ جمع آوری همزمان.
• قادر به تنظیم سرعت های مختلف تامین قطعات به
بهبود ثبات عرضه قطعات
• عملکرد تشخیص اتوماتیک میدان تغذیه
سازگاری با تغذیه کننده های پنوماتیک SM
تغذیه هوشمند SM
• اولین دستگاه تغذیه در جهان که مجهز به اتوماسیون است
و توابع بارگیری خودکار
- به حداکثر رساندن راحتی کار و واقعی
بهره وری با اتوماسیون جفت گیری
فرآیند جایگزینی قطعات قطعات به طور معمول
با دست انجام شده.
مشخصات
مدل SM481
تراز بینایی در حال پرواز + بینایی در مرحله ((اختیاری)
تعداد اسپندل ها 10 اسپندل x 1 گانتری
سرعت قرار دادن 39000 CPH ((بهترین)
قرار دادن
دقت
تراشه/QFP
±50μm@μ+3σ/چیپ، ±30μm@μ+3σ/QFP
(بر اساس تراشه های استاندارد)
اجزا
محدوده
پرواز کردن
چشم انداز
FOV 24
0402 ((01005 اینچ) ~ 16mm IC, Connector ((Lead Pitch 0.4mm)
* BGA، CSP ((بال پیچ 0.4mm)
مرحله
چشم انداز
هیئت مدیره
ابعاد
(ملی متر)
حداقل 50 ((L) × 40 ((W)
حداکثر
460 ((L) × 400 ((W) 510 ((L) × 460 ((W) ((اختیاری)
610 ((L) x 510 ((W) ((اختیاری) 740 ((L) x 460 ((W) ((اختیاری)
ضخامت PCB 0.38 ~ 4.2
ظرفیت تغذیه 120ea / 112ea ((کارت دوکان)
استفاده
قدرت
AC 200 / 208 / 220 / 240 / 380 / 415 ولت
(50/60 هرتز، 3 فاز) حداکثر 4.7kVA
مصرف هوا
جرمش حدود 1655 کيلوگرم
ابعاد بیرونی ((ملی متر) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
ريل موجود
ريل جديد
• کاهش تاخیر در قرار دادن قطعات به دلیل بهینه سازی
از مسیر پنوماتیک
• به دست آوردن قطعات پایدار و به حداقل رساندن هوا
مصرف با استفاده از یک پمپ خلاء
کاربرد تقویت شده برای قطعات و PCB
استفاده از یک سیستم روشنایی جدید
• برای قطعات از 0402 ((01005 اینچ) تا
42mm ((H15mm) و همچنین قطعات BGA/CSP
• قابل استفاده برای حداکثر 740 ((L) x 460 ((W) PCB برای مدت طولانی
تابلو هایی که بر روی ال ای دی ها و صفحه نمایش ها قرار دارند
• پشتیبانی از تشخیص خودکار کل پیکاپ
با مجهز شدن به یک دوربین فیدیال در
سمت چپ و راست
کاربرد تقویت شده برای قطعات شکل عجیب از جمله
BGA، CSP و غیره، با استفاده از روشنایی سه مرحله ای
سیستم های ((نوری جانبی، هم محوری و بیرونی)
محصول مرتبط
ما طیف گسترده ای از ماشین های SMT برای فوجی، جوکی، سامسونگ، یاماها، پاناسونیک و غیره داریم
فنجان، دستگاه انتخاب و جا گذاشتن SMT، کانویر PCB،
،سيلندر و تغذيه کننده لرزش هرچي که لازم داشته باشي فقط بهم بگو
برند اصلی ماشین سنگین فوجی یاماها سامسونگ پاناسونیک سونی است
1روغن روان کننده SMT
2قطعات SMT
3. نوزل و تغذیه
4کمربند SMT و سایر قطعات ماشین
