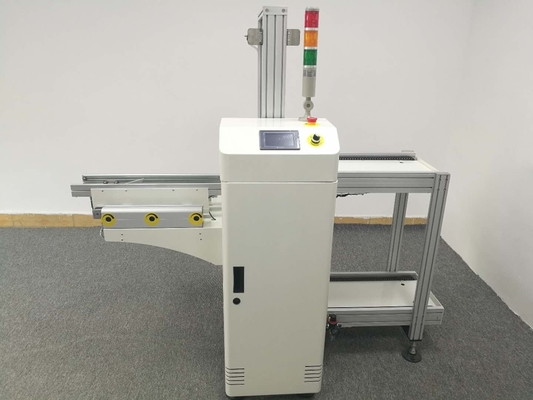

مجله تجهیزات SMT PCB Loader Unloader برای خط تولید استفاده می شود

مجله تجهیزات SMT PCB Loader Unloader برای خط تولید استفاده می شود

PCB Loader یک دستگاه برای بارگذاری و انتقال خودکار صفحه PCB است که به طور گسترده ای در صنعت تولید الکترونیک استفاده می شود.این باعث افزایش کارایی و دقت انتقال مواد در خط تولید در حالی که استفاده از منابع انسانی و اشتباهات در فرآیند تولید را کاهش می دهددر اینجا مقدمه و دستورالعمل های مفصل در مورد نحوه استفاده از یک PCB Loader وجود دارد.

PCB Loader به طور معمول شامل اجزای زیر است:

1. کمربند ناقل: کمربند ناقل جزء اصلی PCB Loader است که شامل یک کانویر مسطح و یک جفت چرخ محرک است.ناقل مسطح دریافت و حمل صفحه PCB، در حالی که چرخ های محرک قدرت را برای نگه داشتن حمل کننده در حال اجرا فراهم می کنند.

2مکانیسم تراز کردن خودکار بوردها: این مکانیسم در ورودی کمربند حمل و نقل قرار دارد و PCB های دریافت شده از تجهیزات رو به جلو را به صورت عمودی بر روی کانویر قرار می دهد.معمولاً از یک بازوی رباتیک تشکیل شده، لیوان های مکش خلاء و سنسورها. بازوی رباتیک تخته های PCB را می گیرد، لیوان های مکش آنها را نگه می دارند و آنها را با کانویر هماهنگ می کنند و سنسورها موقعیت و وضعیت تخته را تشخیص می دهند.

3. سیستم کنترل: سیستم کنترل به عنوان مغز PCB Loader عمل می کند، مسئول نظارت و کنترل عملکرد دستگاه است. از طریق یک صفحه نمایش و دکمه ها،اپراتورها می توانند پارامترها را تنظیم کنند، تنظیم تنظیمات، نظارت بر وضعیت دستگاه و دریافت هشدار خطا. سیستم کنترل به طور معمول شامل یک کامپیوتر و نرم افزار مربوطه است.

دستورالعمل استفاده از PCB Loader به شرح زیر است:

1- تنظیم پارامترها: اول، تنظیم پارامترهای مناسب در سیستم کنترل، مانند سرعت کمربند حمل و نقل، موقعیت دستگاه های ورودی و خروجی، و غیره، با توجه به الزامات خاص.

2. دستگاه را راه اندازی کنید: پس از تایید تنظیمات پارامتر، PCB Loader را از طریق سیستم کنترل راه اندازی کنید، اطمینان حاصل کنید که دستگاه به درستی و به طور ایمن کار می کند.

3. مونتاژ PCB Board: PCB های مورد پردازش را در ناحیه دریافت مکانیسم تراز خودکار قرار دهید. بازوی رباتیک به طور خودکار آنها را با کانویر می گیرد و تراز می کند.

4. فرآیند انتقال: پس از تراز شدن ، تخته های PCB به کانویر منتقل می شوند. کانویر تخته های PCB را در امتداد مسیر تعیین شده به تجهیزات پایین جریان حمل می کند ،با چرخ های محرک که به طور مداوم قدرت را برای کار کانویر فراهم می کنند.

5- رفع مشکل: در صورت بروز هر گونه مشکل در طول عملیات، اپراتورها می توانند شرایط غیرطبیعی را از طریق اخطار های خطا در سیستم کنترل بررسی کنند و مراحل مربوط به رفع مشکل را دنبال کنند.

6. دستگاه را متوقف کنید: هنگامی که کار به پایان رسید یا خاموش شدن مورد نیاز است ، عملکرد PCB Loader را با استفاده از سیستم کنترل متوقف کنید.

مهم است که همیشه در هنگام استفاده از PCB Loader اولویت ایمنی را داشته باشید.آموزش تخصصی اغلب برای آشنایی اپراتورها با استفاده و نگهداری از PCB Loader مورد نیاز است، که عملکرد مناسب و حداکثر کارایی آن را تضمین می کند.

مزایای محصول

1بدن آلومينيوم مخصوص، بهتره که حالت کار مجلات رو بدونيم

2طراحی بلندکن محکم که ثبات را بهبود می بخشد.

3کنترل PLC پاناسونیک، مدارهای الکتریکی چند عملکردی و طراحی برنامه.

4برنامه نویسی کاربر پسند، 4 PITCH انتخاب می کند، می تواند مرحله دریافت / ارسال PCB را تنظیم کند.

5رابط استاندارد SMEMA می تواند با سایر تجهیزات اتوماسیون متصل شود.

6استفاده از نوار مسطح پلاستیکی برای انتقال مجله

7سرعت انتقال PCB قابل تنظیم است.

8. موقعیت گذاری سه نقطه ای، کلیمپ پنوماتیک بالا و پایین برای اطمینان از موقعیت دقیق مجلات

9. سيستم حفاظت از فشار تضمین مي کند که PCB آسیب نخواهد دید.
