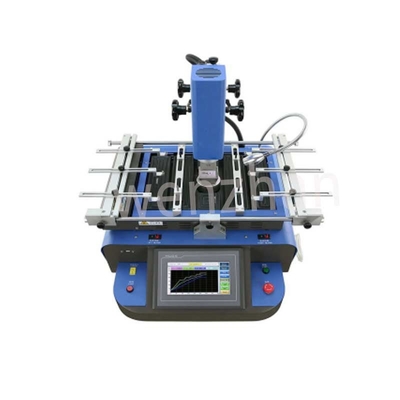

ماشین آلات محصولات الکترونیک Smd Bga ماشین ایستگاه بازکاری

ایستگاه تعمیر مجدد BGA یک تجهیزات تخصصی است که در صنعت تولید الکترونیک برای تعمیر مجدد اجزای آرایه گرید توپ (BGA) استفاده می شود. این امکان را فراهم می کند که اجزای BGA را روی بردهای مدار چاپی (PCB) حذف و جایگزین کنید و امکان تعمیر و اصلاح را فراهم می کند.

ایستگاه تعمیر مجدد BGA از چندین جزء اصلی از جمله یک هیتر، یک سیستم کنترل دما، یک میکروسکوپ و یک سیستم خلاء تشکیل شده است. هیتر برای گرم کردن قطعه BGA و PCB استفاده می شود و به لحیم اجازه می دهد تا ذوب شود و قطعه به راحتی برداشته شود. سیستم کنترل دما تضمین می کند که دما با دقت و دقت کنترل می شود و خطر آسیب رساندن به اجزا یا PCB به دلیل گرمای بیش از حد را به حداقل می رساند. میکروسکوپ برای بازرسی و تراز کردن قطعه BGA در طول فرآیند تعمیر مجدد استفاده می شود. سیستم خلاء برای نگه داشتن قطعه BGA در جای خود در طول فرآیند رفلاو استفاده می شود و اتصال مناسب بین قطعه و PCB را تضمین می کند.

اصل اساسی پشت ایستگاه تعمیر مجدد BGA، فرآیند لحیم کاری رفلاو است. اجزای BGA با استفاده از توپ های لحیم زیر قطعه به PCB متصل می شوند. در طول تعمیر مجدد، ایستگاه تعمیر مجدد BGA قطعه و PCB را تا دمای خاصی گرم می کند که لحیم را ذوب می کند و به قطعه اجازه می دهد به راحتی برداشته شود. پس از برداشتن قطعه، پدهای لحیم روی PCB تمیز شده و برای قطعه جایگزین آماده می شوند.

ایستگاه تعمیر مجدد BGA قطعه جایگزین با استفاده از میکروسکوپ با پدهای لحیم روی PCB تراز شده و از موقعیت یابی دقیق اطمینان حاصل می شود. پس از تراز شدن، قطعه روی PCB قرار می گیرد و دوباره گرم می شود. لحیم دوباره جریان می یابد و یک اتصال قوی و قابل اعتماد بین قطعه و PCB ایجاد می کند. سیستم خلاء به نگه داشتن قطعه در جای خود در طول فرآیند رفلاو کمک می کند و از تراز مناسب اطمینان حاصل می کند و از هرگونه حرکت قطعه جلوگیری می کند.

در طول کل فرآیند، حفظ دمای دقیق و کنترل شده برای جلوگیری از آسیب به اجزا یا PCB بسیار مهم است. گرمای بیش از حد می تواند باعث تنش حرارتی شود و منجر به خرابی قطعه یا PCB شود. سیستم کنترل دمای ایستگاه تعمیر مجدد BGA تضمین می کند که دما در طول فرآیند تعمیر مجدد با دقت تنظیم می شود و خطر آسیب را به حداقل می رساند.

در نتیجه، ایستگاه تعمیر مجدد BGA یک تجهیزات تخصصی است که برای حذف و جایگزینی اجزای BGA روی PCB استفاده می شود. این فرآیند لحیم کاری رفلاو را استفاده می کند و اجزای مختلفی مانند هیتر، سیستم کنترل دما، میکروسکوپ و سیستم خلاء را در خود جای داده است. این ایستگاه امکان تعمیر مجدد کارآمد و دقیق اجزای BGA را فراهم می کند و امکان تعمیر، ارتقاء یا اصلاح در صنعت تولید الکترونیک را فراهم می کند.

• مدل: WDS-620
• سیستم عملیات خودکار و دستی
• سیستم تراز نوری دوربین CCD 5 میلیون، دقت نصب: ±0.01 میلی متر
• کنترل صفحه نمایش لمسی MCGS
• موقعیت لیزر
• نرخ موفقیت تعمیر 99.99٪

• 8 بخش دما را می توان همزمان تنظیم کرد، می تواند هزاران گروه از منحنی های دما را ذخیره کند؛
• گرمایش اولیه هیتر IR با ناحیه بزرگ برای قسمت زیرین PCB برای جلوگیری از تغییر شکل PCB در حین کار؛
• کنترل حلقه بسته ترموکوپل نوع K با دقت بالا و سیستم تنظیم خودکار پارامتر PID، کنترل دقت دما ±1℃؛
• انواع زیادی از دریچه های آلیاژ تیتانیوم BGA را ارائه دهید که می توانند در 360 درجه برای نصب آسان بچرخند؛

• طراحی خروجی هوا، گرمایش متمرکز و موثر را تضمین می کند
  برای افزایش نرخ موفقیت؛
• رفلاو هوای بالا قابل تنظیم است، مناسب برای هر تراشه؛
• نازل مجهز به اندازه های مختلف برای تراشه های مختلف
