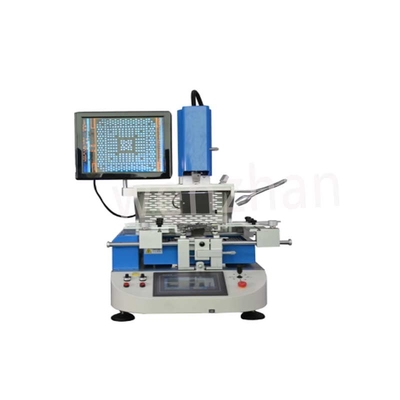

ایستگاه بازکاری SMD 220V,ایستگاه بازکاری bga smd,ایستگاه بازکاری برق 220 ولت
,bga smd rework station
,220v bga rework station
| منبع برق | AC 220V±10% 50/60Hz |
| کل قدرت | مکس 5300 وات |
| قدرت گرمایش | منطقه ی دمای بالا 1200 ولت، منطقه ی دمای دوم 1200 ولت، منطقه ی دمای داخلی 2700 ولت |
| مواد الکتریکی | موتور رانندگی + PLC temp.controller هوشمند + رنگ صفحه لمسی |
| کنترل دما | کنترلگر درجه حرارت مستقل، دقت می تواند به ±1°C برسد |
| راه پیدا کردن | درز شکل V،Jigs پشتیبانی PCB می تواند تنظیم شود،نور لیزر انجام سریع مرکز و موقعیت |
| اندازه PCB | حداکثر 450×390 میلی متر حداقل 10×10 میلی متر |
| تراشه مورد استفاده | حداکثر 80×80 میلی متر حداقل 1×1 میلی متر |
| ابعاد کلی | L650 × W630 × H850mm |
| رابط درجه حرارت | 1 عدد |
| وزن ماشین | ۶۰ کیلوگرم |
ایستگاه بازکاری BGA یک تجهیزات تخصصی است که در صنعت تولید الکترونیک برای بازکاری قطعات Ball Grid Array (BGA) استفاده می شود.این اجازه می دهد تا از بین بردن و جایگزینی اجزای BGA در صفحه های مداری چاپی (PCB)، اجازه می دهد تا تعمیرات و اصلاحات انجام شود.
ایستگاه بازکاری BGA شامل چندین قطعه کلیدی از جمله یک بخاری، یک سیستم کنترل دمای، یک میکروسکوپ و یک سیستم خلاء است.گرم کننده برای گرم کردن جزء BGA و PCB استفاده می شود، اجازه می دهد تا جوش ذوب شود و قطعه به راحتی برداشته شود. سیستم کنترل دمای اطمینان می دهد که دمای دقیق و دقیق کنترل می شود،به حداقل رساندن خطر آسیب رساندن به قطعات یا PCB به دلیل گرما بیش از حدمیکروسکوپ برای بازرسی و تراز قطعات BGA در طول فرآیند بازکاری استفاده می شود.سیستم خلاء استفاده می شود برای نگه داشتن جزء BGA در محل در طول فرآیند reflow و اطمینان از اتصال مناسب بین جزء و PCB.
اصل اساسی پشت ایستگاه بازکاری BGA فرآیند جوشاندن بازپرداخت است. اجزای BGA با استفاده از توپ های جوش دهنده در زیر قطعات به PCB متصل می شوند. در طول بازکاری،ایستگاه بازکاری BGA قطعات و PCB را به دمای خاصی که جوش دهنده را ذوب می کند گرم می کندپس از برداشتن قطعه ، پد های جوش بر روی PCB تمیز و برای قطعه جایگزین آماده می شوند.
ایستگاه BGA Rework قطعات جایگزین با پد های جوش بر روی PCB با استفاده از میکروسکوپ هماهنگ می شوند، که موقعیت دقیق را تضمین می کند.قطعه بر روی PCB قرار داده و دوباره گرم می شود.. جوش دوباره جریان می یابد، ایجاد یک اتصال قوی و قابل اعتماد بین قطعه و PCB. سیستم خلاء کمک می کند تا قطعه را در محل خود در طول فرآیند جریان مجدد نگه دارد،اطمینان از تراز مناسب و جلوگیری از هر گونه حرکت قطعات.
در طول کل فرآیند، حفظ دمای دقیق و کنترل شده برای جلوگیری از آسیب به قطعات یا PCB بسیار مهم است.که منجر به خرابی قطعات یا PCB می شودسیستم کنترل دمای ایستگاه بازکاری BGA تضمین می کند که دمای آن در طول فرآیند بازکاری به دقت تنظیم شود و خطر آسیب به حداقل برسد.
در نتیجه، ایستگاه بازکاری BGA یک تجهیزات تخصصی است که برای حذف و جایگزینی اجزای BGA در PCB استفاده می شود.از فرآیند جوش مجدد استفاده می کند و شامل اجزای مختلف مانند یک گرم کننده است، یک سیستم کنترل دمای، یک میکروسکوپ و یک سیستم خلاء است. این ایستگاه اجازه می دهد تا به طور موثر و دقیق از کامپوننت های BGA بازکاری شود، امکان تعمیر، ارتقاء،یا تغییرات در صنعت تولید الکترونیک.
- سیستم کار خودکار و دستی
- 5 میلیون دوربین CCD سیستم تراز نوری نصب دقیق: ± 0.01mm
- کنترل صفحه لمسی MCGS
- موقعیت لیزر
- نرخ موفقیت تعمیر 99.99%
- 8 درجه حرارت بخش می تواند در همان زمان تنظیم شود، می تواند هزاران گروه از منحنی های درجه حرارت را ذخیره کند؛
- گرم کننده IR مساحت بزرگ که برای پایین PCB از قبل گرم می شود تا از تغییر شکل PCB در طول کار جلوگیری شود.
- سیستم کنترل حلقه نزدیک ترموپول K با دقت بالا و سیستم تنظیم خودکار پارامتر PID، کنترل دقیق دمای ±1°C
- انواع بسیاری از آلیاژ تیتانیوم BGA را فراهم می کند tuyere می تواند در 360 درجه برای نصب آسان چرخش یابد؛
- طراحی خروجی هوا، گرمایش تمرکز را تضمین می کند.
- جریان بالا هوا قابل تنظیم است، لباس برای هر تراشه؛
- نوزل مجهز به اندازه های مختلف برای تراشه های مختلف
| مدل | WZ-580 | WZ-620 | WZ-650 | WZ-750 |
|---|---|---|---|---|
| قدرت | AC 220V ± 10% 50Hz | AC 220V±10% 50/60Hz | AC 110V / 220V ± 10% 50/60Hz | AC 110V / 220V ± 10% 50/60Hz |
| ابعاد کلی | L500mm*W590mm*H650mm | L650 × W630 × H850mm | L 600*W 640*H 850mm | L830 × W670 × H850mm |
| اندازه PCB | حداکثر 400mm*370mm حداقل 10mm*10mm | حداکثر 450×390 میلی متر حداقل 10×10 میلی متر | حداکثر 400mm*370mm حداقل 10mm*10mm | MAX 550×480mm MIN 10×10mm ((قابل سفارشی کردن)) |
| اندازه تراشه BGA | حداکثر 60mm*60mm حداقل 1mm*1mm | حداکثر 60mm*60mm حداقل 1mm*1mm | MAX 70*70mm -MIN 1*1 mm | حداکثر 60mm*60mm حداقل 1mm*1mm |
| ضخامت PCB | 0.3-5mm | 0.3-5mm | 0.3 - 5mm | 0.5-8mm |
| وزن ماشین | 40 کیلوگرم | ۶۰ کیلوگرم | ۶۰ کیلوگرم | ۹۰ کیلوگرم |
| تضمین | 1 سال | 1 سال | 1 سال | 1 سال |
| کل قدرت | ۴۸۰۰ وات | ۵۳۰۰ وات | ۶۴۰۰ وات | 6800W |
| استفاده | تراشه های تعمیر / مادربرد تلفن و غیره | تراشه های تعمیر / مادربرد تلفن و غیره | تراشه های تعمیر / مادربرد تلفن و غیره | تراشه های تعمیر / مادربرد تلفن و غیره |
| مواد الکتریکی | صفحه لمسی+ماژول کنترل دمای+کنترل PLC | موتور رانندگی + PLC temp.controller هوشمند + رنگ صفحه لمسی | موتور راننده + کنترلگر درجه حرارت هوشمند + صفحه لمسی رنگی | صفحه لمسی+ماژول کنترل دمای+کنترل PLC |
| راه مکان | اسلات کارت شکل V+جیگ های جهانی | اسلات کارت شکل V+جیگ های جهانی | اسلات کارت شکل V+جیگ های جهانی | اسلات کارت شکل V+جیگ های جهانی |
-
