دستگاه خط PCB SMT با دقت بالا دستگاه ایستگاه بازکاری SMD BGA

محصولات

سامسونگ ماشین انتخاب و قرار دادن

دستگاه انتخاب و قرار دادن FUJI

بارگیری کننده PCB بارگیری کننده PCB

دستگاه خط PCB SMT با دقت بالا دستگاه ایستگاه بازکاری SMD BGA

مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
بسته بندی استاندارد:	1. مورد چوبی و بسته خلاء 2. به عنوان نیاز شما
دوره تحویل:	3 روز
روش پرداخت:	T/T، Western Union، Paypal، کارت اعتباری
ظرفیت تامین:	5000

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

نام تجاری

شماره مدل

WZ-580C WZ-620C WZ-650C WZ-750C

نام محصول:

ماشین خط PCB smd bga rework station ماشین

WZ-580C WZ-620C WZ-650C WZ-750C

اندازه PCB:

حداکثر 400mm*370mm حداقل 10mm*10mm

اندازه تراشه BGA:

حداکثر 60mm*60mm حداقل 1mm*1mm

ضخامت PCB:

0.3-5 میلی متر

قدرت:

AC 220V±10% 50HZ

حداکثر قدرت:

4800W~6800W

وزن دستگاه:

40 کیلوگرم

برجسته کردن:

خط PCB SMT با دقت بالا,دستگاه ایستگاه بازکاری SMD BGA

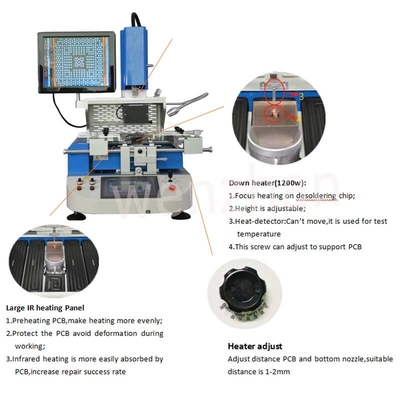

SMD BGA Rework Station Machine

توضیحات محصول

ماشین آلات محصولات الکترونیک ماشین خط pcb ماشین smd bga ایستگاه بازکاری ماشین

ماشین ایستگاه بازکاری BGA یک تجهیزات تخصصی است که در صنعت الکترونیک برای بازکاری و تعمیر قطعات شبکه ی گلوله ای (BGA) بر روی صفحه های مداری چاپی (PCB) استفاده می شود.این یک طیف وسیعی از قابلیت ها و ویژگی هایی را ارائه می دهد که امکان حذف و جایگزینی ایمن BGA را فراهم می کند.، اطمینان از فرآیندهای بازکاری قابل اعتماد و کارآمد.

عملکرد:

1حذف BGA: دستگاه ایستگاه بازکاری BGA از ترکیبی از گرما، جریان هوا و ابزارهای تخصصی برای حذف ایمن اجزای BGA از PCB استفاده می کند.آن را اعمال حرارت کنترل شده برای نرم کردن جوش زیر BGA، اجازه می دهد تا استخراج دقیق از جزء بدون آسیب به PCB اطراف و یا اجزای نزدیک.

2. تراز و موقعیت قطعات: این ماشین تراز و موقعیت دقیق BGA را در طول فرآیند کار مجدد تضمین می کند.ممکن است شامل ویژگی هایی مانند سیستم های بینایی یا راهنمای تراز برای قرار دادن دقیق BGA در PCB باشد.، اطمینان از تراز مناسب با پد های جوش.

3توزیع پسته ی سولدر: این دستگاه می تواند پسته ی سولدر را قبل از اتصال مجدد BGA به پد های سولدر PCB توزیع کند.این تضمین می کند یک اتصال مناسب و قابل اعتماد جوش مشترک بین BGA و PCB، بهبود کیفیت کلی و قابلیت اطمینان قطعات بازکاری شده.

4- اتصال مجدد قطعات: ماشین ایستگاه بازکاری BGA امکان اتصال دقیق BGA به PCB را فراهم می کند.و تکنیک های جریان مجدد جوش برای ایجاد یک اتصال قوی و قابل اعتماد جوش بین BGA و PCB.

5کنترل درجه حرارت: این ماشین کنترل دقیق درجه حرارت را در طول فرآیند بازکاری فراهم می کند.این اجازه می دهد تا برای تنظیم پروفایل های دمایی برای مطابقت با الزامات خاص بازکاری از اجزای مختلف BGA و PCBاین امر چرخه های گرمایش و خنک سازی بهینه را تضمین می کند و خطر آسیب حرارتی به قطعات و PCB را به حداقل می رساند.

6نظارت و کنترل فرآیند: ماشین اغلب شامل ویژگی های نظارت و کنترل برای اطمینان از انجام دقیق و ایمن فرآیند بازکاری است.ممکن است نظارت بر دمای زمان واقعی را فراهم کند.، تایمرهای فرآیند و آژیرها برای هشدار دادن به اپراتورها در مورد هرگونه انحراف یا شرایط غیرطبیعی در طول فرآیند بازکاری.

محدوده استفاده:

دستگاه ایستگاه بازکاری BGA در کاربردهای مختلف در صنعت الکترونیک استفاده می شود، از جمله:

1. BGA Rework and Repair: این ماشین عمدتا برای کار مجدد و تعمیر قطعات BGA در PCB استفاده می شود. این اجازه می دهد تا BGA های معیوب یا آسیب دیده را حذف و جایگزین کند ،امکان ترمیم دستگاه های الکترونیکی معیوب بدون نیاز به تعویض کامل صفحه.

2توسعه نمونه اولیه: ماشین در طول مرحله توسعه نمونه اولیه مونتاژ PCB ارزشمند است.این اجازه می دهد تا BGA ها را برای پذیرش تغییرات طراحی یا حل مشکلات در طول فرآیند آزمایش و اعتبار سنجی مجدداً کار کنند..

3ارتقاء قطعات: دستگاه ایستگاه بازکاری BGA برای ارتقاء و جایگزینی قطعات BGA با نسخه های جدیدتر یا جایگزین های با عملکرد بالاتر استفاده می شود.این اجازه می دهد تا جایگزین BGA های منسوخ با حداقل اختلال در PCB اطراف و اجزای.

4. نجات اجزای: در مواردی که BGA ها باید از PCB های آسیب دیده یا معیوب نجات یابند ، دستگاه می تواند اجزای BGA را برای استفاده مجدد به طور ایمن حذف کند.این به ویژه برای بازیابی اجزای ارزشمند و به حداقل رساندن ضایعات مواد مفید است.

5. بازرسی و آزمایش BGA: این دستگاه می تواند بازرسی و آزمایش BGA های بازکاری شده را تسهیل کند. این امکان را برای بازرسی پس از بازکاری ، مانند بازرسی بصری ، بازرسی اشعه ایکس ،یا آزمایش الکتریکی، برای بررسی کیفیت و قابلیت اطمینان قطعات بازسازی شده.

دستگاه ایستگاه بازکاری BGA نقش مهمی در بازکاری و تعمیر قطعات BGA بر روی PCB دارد.تضمین فرآیند های بازکاری قابل اعتماد و کارآمد در صنعت الکترونیک.

	WZ-580	WZ-620	WZ-650	WZ-750
قدرت	AC 220V ± 10% 50Hz	AC 220V±10% 50/60Hz	AC 110V / 220V ± 10% 50/60Hz	AC 110V / 220V ± 10% 50/60Hz
ابعاد کلی	L500mmW590mmH650mm	L650 × W630 × H850mm	L 600W 640H 850mm	L830 × W670 × H850mm
اندازه PCB	حداکثر 400mm370mm حداقل 10mm10mm	حداکثر 450×390 میلی متر حداقل 10×10 میلی متر	حداکثر 400mm370mm حداقل 10mm10mm	MAX 550×480mm MIN 10×10mm ((قابل سفارشی کردن))
اندازه تراشه BGA	حداکثر 60mm60mm حداقل 1mm1mm	حداکثر 60mm60mm حداقل 1mm1mm	MAX 7070mm -MIN 11 mm	حداکثر 60mm60mm حداقل 1mm1mm
ضخامت PCB	0.3-5mm	0.3-5mm	0.3 - 5mm	0.5-8mm
وزن ماشین	40 کیلوگرم	۶۰ کیلوگرم	۶۰ کیلوگرم	۹۰ کیلوگرم
تضمین	1 سال	1 سال	1 سال	1 سال
کل قدرت	۴۸۰۰ وات	۵۳۰۰ وات	۶۴۰۰ وات	6800W
استفاده	تراشه های تعمیر / مادربرد تلفن و غیره	تراشه های تعمیر / مادربرد تلفن و غیره	تراشه های تعمیر / مادربرد تلفن و غیره	تراشه های تعمیر / مادربرد تلفن و غیره
مواد الکتریکی	صفحه لمسی+ماژول کنترل دمای+کنترل PLC	موتور رانندگی + PLC temp.controller هوشمند + رنگ صفحه لمسی	موتور راننده + کنترلگر درجه حرارت هوشمند + صفحه لمسی رنگی	صفحه لمسی+ماژول کنترل دمای+کنترل PLC
راه مکان	اسلات کارت شکل V+جیگ های جهانی	اسلات کارت شکل V+جیگ های جهانی	اسلات کارت شکل V+جیگ های جهانی	اسلات کارت شکل V+جیگ های جهانی

مدل	WZ-580	WZ-620	WZ-650	WZ-750
قدرت	AC 220V ± 10% 50Hz	AC 220V±10% 50/60Hz	AC 110V / 220V ± 10% 50/60Hz	AC 110V / 220V ± 10% 50/60Hz
ابعاد کلی	L500mmW590mmH650mm	L650 × W630 × H850mm	L 600W 640H 850mm	L830 × W670 × H850mm
اندازه PCB	حداکثر 400mm370mm حداقل 10mm10mm	حداکثر 450×390 میلی متر حداقل 10×10 میلی متر	حداکثر 400mm370mm حداقل 10mm10mm	MAX 550×480mm MIN 10×10mm ((قابل سفارشی کردن))
اندازه تراشه BGA	حداکثر 60mm60mm حداقل 1mm1mm	حداکثر 60mm60mm حداقل 1mm1mm	MAX 7070mm -MIN 11 mm	حداکثر 60mm60mm حداقل 1mm1mm
ضخامت PCB	0.3-5mm	0.3-5mm	0.3 - 5mm	0.5-8mm
وزن ماشین	40 کیلوگرم	۶۰ کیلوگرم	۶۰ کیلوگرم	۹۰ کیلوگرم
تضمین	1 سال	1 سال	1 سال	1 سال
کل قدرت	۴۸۰۰ وات	۵۳۰۰ وات	۶۴۰۰ وات	6800W
استفاده	تراشه های تعمیر / مادربرد تلفن و غیره	تراشه های تعمیر / مادربرد تلفن و غیره	تراشه های تعمیر / مادربرد تلفن و غیره	تراشه های تعمیر / مادربرد تلفن و غیره
مواد الکتریکی	صفحه لمسی+ماژول کنترل دمای+کنترل PLC	موتور رانندگی + PLC temp.controller هوشمند + رنگ صفحه لمسی	موتور راننده + کنترلگر درجه حرارت هوشمند + صفحه لمسی رنگی	صفحه لمسی+ماژول کنترل دمای+کنترل PLC
راه مکان	اسلات کارت شکل V+جیگ های جهانی	اسلات کارت شکل V+جیگ های جهانی	اسلات کارت شکل V+جیگ های جهانی	اسلات کارت شکل V+جیگ های جهانی

دستگاه خط PCB SMT با دقت بالا دستگاه ایستگاه بازکاری SMD BGA 0
