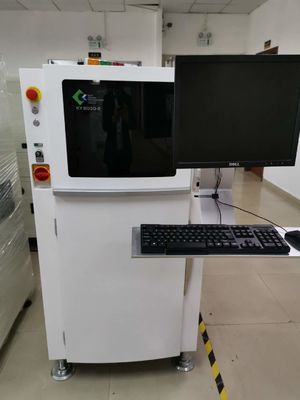

دستگاه 3D KOH YOUNG SPI KY8030 دستگاه SMT SPI

ماشین KY8030 SPI یک تجهیزات تخصصی است که در صنعت تولید الکترونیک برای بازرسی خمیر جوش (SPI) در طول فرآیند مونتاژ فناوری نصب سطح (SMT) استفاده می شود.این ویژگی ها و قابلیت های پیشرفته ای را ارائه می دهد که پیش از قرار دادن قطعات ، بازرسی دقیق و کارآمد سپرده های خمیر جوش در صفحه های مداری چاپی (PCB) را تضمین می کند.

• راه حل های کامل اندازه گیری و بازرسی سه بعدی
• حل مسائل سایه با استفاده از پروژکتور دو طرفه
• راه حل تشخیص اجسام خارجی سه بعدی کامل، قابل استفاده برای کل PCB
• داده های دقیق بازرسی را با جبران تغییر شکل PCB در زمان واقعی ارائه می دهد
• راه حل بهینه سازی فرآیند مبتنی بر داده های سه بعدی کامل: تحقق صنعت 4.0 / کارخانه هوشمند
• بهینه سازی فرآیند در زمان واقعی از طریق تجزیه و تحلیل قدرتمند SPC
• ابزارهای قدرتمند بهینه سازی فرآیند چاپ را فراهم می کند
• یک مدل پیشرو مناسب برای خطوط تولید پرسرعت با حجم بالا

1. تصویربرداری با وضوح بالا: دستگاه KY8030 SPI از فناوری تصویربرداری با وضوح بالا برای گرفتن تصاویر دقیق سپرده های خمیر جوش بر روی PCB استفاده می کند.این قابلیت تصویربرداری امکان بررسی دقیق و اندازه گیری حجم خمیر را فراهم می کند، شکل و تراز.
2. بازرسی سه بعدی:این ماشین مجهز به یک سیستم بازرسی سه بعدی است که از لیزر یا پروژکتور نور ساختاری برای ایجاد یک نمایش سه بعدی دقیق از سپرده های خمیر جوش استفاده می کنداین اجازه می دهد تا اندازه گیری دقیق ارتفاع و تشخیص نقص هایی مانند عدم کافی یا بیش از حد خمیر جوش.
3. بازرسی خودکار: دستگاه KY8030 SPI به طور خودکار رسوب و بررسی سپرده های خمیر جوش بر روی PCB ها را انجام می دهد.آن را با مقایسه داده های بررسی شده با مشخصات از پیش تعریف شده و شناسایی هر گونه انحراف یا نقص در زمان واقعی.
4. تجزیه و تحلیل داده های بازرسی: این دستگاه قابلیت های تجزیه و تحلیل داده های جامع را فراهم می کند، از جمله تجزیه و تحلیل آماری و تجسم داده ها.شناسایی تغییرات فرآیند، و تصمیمات آگاهانه ای را برای بهینه سازی فرآیند و بهبود کیفیت اتخاذ کنید.
5. رابط کاربری بصری: این دستگاه با یک رابط کاربر پسند مجهز است که به اپراتورها اجازه می دهد پارامترهای بازرسی را تنظیم کنند، مناطق بازرسی را تعریف کنند و نتایج بازرسی را تجسم کنند.رابط رابط ارائه می دهد به راحتی قابل درک نمایش های گرافیکی برای تفسیر سریع از داده های بازرسی.

1. راه اندازی: اطمینان حاصل کنید که دستگاه KY8030 SPI به درستی نصب شده و به منبع برق متصل شده است.کالیبراسیون ماشین با توجه به دستورالعمل های سازنده برای اطمینان از اندازه گیری دقیق و بازرسی.
2. آماده سازی PCB: PCB ها را برای بازرسی آماده کنید با اطمینان از اینکه خمیر جوش به درستی و در مکان های مناسب اعمال می شود.بررسی کنید که PCB ها تمیز هستند و از هر گونه آلاینده ای که ممکن است بر بازرسی تأثیر بگذارد، پاک هستند..
3. برنامه نویسی: از رابط دستگاه برای تنظیم پارامترهای بازرسی مانند منطقه بازرسی، مقادیر آستانه و معیارهای تشخیص نقص استفاده کنید.تعریف الزامات بازرسی بر اساس مشخصات خمیر جوش و دستورالعمل های فرآیند مونتاژ.
4. بارگذاری: PCB ها را روی مرحله بازرسی یا سیستم ناقل ماشین KY8030 SPI قرار دهید.اطمینان از تراز و تثبیت مناسب برای جلوگیری از هر گونه حرکت یا عدم تراز در طول فرآیند بازرسی.
5. بازرسی: فرآیند بازرسی را با استفاده از رابط دستگاه آغاز کنید. دستگاه به طور خودکار سپرده های خمیر جوش را بر روی PCB ها اسکن می کند، تصاویر را ضبط می کند و داده های بازرسی را جمع آوری می کند.نظارت بر نتایج بازرسی در زمان واقعی و شناسایی هر گونه نقص یا انحراف از مشخصات از پیش تعریف شده.
6. تجزیه و تحلیل داده ها: تجزیه و تحلیل داده های بازرسی با استفاده از ابزارهای تجزیه و تحلیل داده های ماشین.و نظارت بر روند برای شناسایی تغییرات فرآیند و در صورت لزوم اقدامات اصلاحی مناسب.
7. گزارش دهی: تولید گزارش های بازرسی که نتایج بازرسی را خلاصه می کند، از جمله تجزیه و تحلیل نقص، داده های آماری و نمایش بصری.این گزارش ها را می توان برای بهبود فرآیند و مقاصد مستند سازی استفاده کرد.
8. نگهداری: به طور منظم سیستم تصویربرداری ماشین و مرحله بازرسی را تمیز کنید تا عملکرد دقیق و قابل اعتماد را تضمین کنید.دستورالعمل های تعمیر و نگهداری سازنده را برای هر کالیبراسیون یا تعویض قطعات مورد نیاز دنبال کنید.

دستگاه KY8030 SPI قابلیت های پیشرفته ای برای بررسی دقیق خمیر جوش در تولید الکترونیک ارائه می دهد. با پیروی از دستورالعمل های تنظیم و استفاده مناسب،امکان کنترل فرآیند و تضمین کیفیت در فرآیند مونتاژ SMT را فراهم می کند..

1. اگه ماشین بعد از دریافتش مشکلی داشته باشه، چطور میتونم کمکش کنم؟
2. قطعات رایگان در دوره ی گارانتی ماشین به شما فرستاده می شوند.
3. چه مقدار؟
4. 1 دستگاه مجموعه، سفارش مخلوط نیز خوش آمدید.
5. چطور میتونم این ماشین رو از شما بخرم؟ (خیلی ساده و انعطاف پذیر)
6. A. درباره این محصول از طریق اینترنت یا ایمیل با ما مشورت کنید.
7. ب) مذاکره و تایید قیمت نهایی، حمل و نقل، روش های پرداخت و سایر شرایط
8. ج) ارسال صورتحساب و تایید سفارش شما
9. D. پرداخت را بر اساس روش موجود در فاکتور پرو فورما انجام دهید.
10. E. ما برای سفارش شما در قالب فاکتور پروفارما پس از تایید پرداخت کامل شما آماده می شویم.
11. و 100درصد چک کیفیت قبل از ارسال
12. F. سفارش خود را از طریق هوا یا دریا ارسال کنید.
