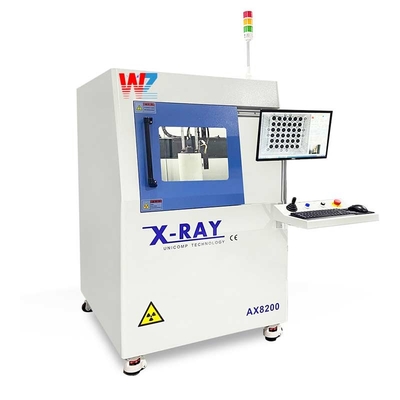

ماشین اتوماتیک جمع آوری SMT Pcb ماشین ایکس رایه بررسی ایکس رایه

SMT 99.9٪ دقت SMT PCB تجهیزات بازرسی اشعه ایکس ماشین اشعه ایکس برای خط تولید تلویزیون LED

بازرسی اشعه ایکس PCB یک ماشین است که برای آزمایش غیر مخرب و بازرسی صفحه های مدار چاپی (PCB) استفاده می شود.از اشعه ایکس استفاده می کند تا به اجزای الکترونیکی و جوانه های جوش بر روی PCB نفوذ کند، ارائه یک تصویر دقیق از ساختار داخلی و شناسایی هر گونه نقص یا نقص.

اصل کار بازرسی اشعه ایکس PCB شامل مراحل زیر است:

1آماده سازی: PCB بر روی یک بستر متحرک یا کمربند حمل کننده در داخل اتاق بازرسی قرار می گیرد. هر پوشش محافظتی یا اجزای ممکن است نفوذ اشعه ایکس را مانع شود، برداشته می شود.

2منبع اشعه ایکس: این دستگاه شامل یک لوله اشعه ایکس است که مقدار کنترل شده ای از اشعه ایکس را منتشر می کند. سطح انرژی اشعه ایکس را می توان بر اساس تراکم و ضخامت مواد PCB تنظیم کرد.

3اسکن اشعه ایکس: منبع اشعه ایکس به سمت PCB هدایت می شود و اشعه ایکس از طریق اجزای موجود و مفاصل جوش عبور می کند.اشعه های ایکس که به PCB نفوذ می کنند توسط یک سیستم ردیاب دیجیتال ضبط می شوند.

4شکل گیری تصویر: سیگنال های اشعه ایکس گرفته شده توسط الگوریتم نرم افزار دستگاه برای ایجاد یک تصویر دقیق از ساختار داخلی PCB پردازش می شوند. نرم افزار کنتراست را افزایش می دهد،تیز بودن، و وضوح تصویر اشعه ایکس برای تجزیه و تحلیل بهتر.

5تشخیص نقص: تصویر اشعه ایکس توسط نرم افزار برای تشخیص هر گونه نقص یا نقص تجزیه و تحلیل می شود. این موارد می تواند شامل مشکلات جوش، وجود حفره ها یا ترک در مفاصل جوش،عدم هماهنگی اجزای، مدار کوتاه الکتریکی، یا مدار باز.

6تجزیه و تحلیل بازرسی: نتایج بازرسی بر روی یک مانیتور نمایش داده می شود تا اپراتور یا تکنسین بتواند ارزیابی کند.نرم افزار ممکن است ابزار اندازه گیری را برای تجزیه و تحلیل دقیق ابعاد قطعات فراهم کند.، فاصله ها و زاویه ها

بازرسی اشعه ایکس PCB دارای طیف گسترده ای از کاربردهای مختلف در صنایع مختلف است ، از جمله:

1. تولید الکترونیک: در طول فرآیند کنترل کیفیت برای بررسی یکپارچگی مفاصل جوش استفاده می شود ، اطمینان از اتصال و تراز مناسب اجزای الکترونیکی در PCB.

2تجزیه و تحلیل خرابی: در صورت خرابی محصول یا خرابی عملکرد، بازرسی اشعه ایکس به شناسایی علت اصلی با بررسی ساختارهای داخلی و تشخیص هرگونه نقص ساخت کمک می کند.مثل خال ها، ترک ها و یا از هم جدا شدن.

3تشخیص جعلی: بررسی اشعه ایکس می تواند اجزای الکترونیکی جعلی را با مقایسه ساختارهای داخلی آنها با اجزای واقعی نشان دهد.در نتیجه از استفاده از قطعات تقلبی در دستگاه های الکترونیکی جلوگیری می شود.

4تحقیق و توسعه: بازرسی اشعه ایکس PCB همچنین در آزمایشگاه های تحقیق و توسعه برای تجزیه و تحلیل مواد جدید، ارزیابی تکنیک های جوش جدید،و بهینه سازی طرح PCB برای عملکرد بهتر و قابلیت اطمینان.

مقدمه
اشعه ایکس از یک لوله اشعه کاتود برای تولید الکترون های پر انرژی برای برخورد با یک هدف فلزی استفاده می کند.انرژی حرکتی از دست رفته به شکل اشعه ایکس آزاد می شود.برای موقعیت نمونه ای که با ظاهر قابل تشخیص نیست،تغییر شدت نور پس از نفوذ اشعه ایکس به مواد دارای چگالی های مختلف برای ثبت تغییر شدت نور استفاده می شود.در حالی که محلول را نابود می کنید، منطقه مشکل دار را در داخل محلول مشاهده کنید.

اصول تشخیص تجهیزات اشعه ایکس چیست؟
اصل تشخیص تجهیزات اشعه ایکس اساساً میکروسکوپ پروژکتور اشعه ایکس است.لوله انتشار اشعه ایکس اشعه ایکس را از طریق نمونه آزمایش تولید می کند (مانند صفحه PCB)، SMT، و غیره) ، و سپس با توجه به تراکم و وزن اتمی از مواد نمونه خود را، و اشعه ایکس نیز جذب متفاوت خواهد داشت. مقدار برای تولید یک تصویر در گیرنده تصویر.چگالی قطعه اندازه گیری شده تعیین شدت اشعه ایکس، و هرچه تراکم بالاتر باشد، سایه تاریک تر می شود. هرچه لوله اشعه ایکس نزدیک تر باشد، سایه بزرگتر می شود، و برعکس، سایه کوچکتر می شود، که اصل بزرگنمایی هندسی است.البته، نه تنها تراکم قطعه کار بر شدت اشعه ایکس تاثیر می گذارد،اما همچنین شدت اشعه ایکس می تواند از طریق ولتاژ و جریان منبع برق در کنسول تنظیم شود. اپراتور می تواند به طور آزاد وضعیت تصویربرداری را با توجه به وضعیت تصویربرداری تنظیم کند، مانند اندازه نمایش تصویر، روشنایی و کنتراست تصویر و غیره،و همچنین می تواند به طور آزاد تنظیم و تشخیص بخشی از قطعه کار از طریق عملکرد ناوبری خودکار.

در نتیجه، بازرسی اشعه ایکس PCB از ترکیبی از فناوری اشعه ایکس، نرم افزار تصویربرداری و ابزارهای تجزیه و تحلیل برای ارائه بازرسی غیر مخرب از PCB استفاده می کند.قابلیت اطمینان، و عملکرد محصولات الکترونیکی، و یک ابزار ضروری در صنعت تولید الکترونیک است.

ویژگی ها:
دستگاه مقرون به صرفه است و از انتخاب انعطاف پذیر تقویت کننده ها و FPD با وضوح بالا پشتیبانی می کند
سیستم دارای 600X بزرگنمایی برای تصویربرداری در زمان واقعی با وضوح بالا
رابط کاربری دوستانه، توابع مختلف و پشتیبانی از نتایج گرافیکی
پشتیبانی از عملکرد اندازه گیری خودکار CNC با سرعت بالا

پیکربندی استاندارد
●4 / 2 (اختیاری 6 اینچ) تقویت کننده تصویر و دوربین دیجیتال مگاپیکسلی
● منبع اشعه ایکس 90KV/100KV-5 میکران
● کار ساده با کلیک ماوس برای نوشتن برنامه تشخیص
●تكرار قابل تشخیص بالا؛
چرخش و شیب ۶۰ درجه یا کمتر، که اجازه می دهد زاویه دید منحصر به فرد برای تشخیص نمونه ها وجود داشته باشد.
●کنترل مرحله با عملکرد بالا
● پنجره بزرگ ناوبری - پیدا کردن و شناسایی محصولات معیوب آسان است.
●برنامه تشخیص BGA خودکار حباب های هر BGA را تشخیص می دهد، بر اساس نیازهای مشتری قضاوت می کند و گزارش های اکسل را تولید می کند.

هدف:
تشخیص نقص شکاف های داخلی و اجسام خارجی در مواد فلزی و قطعات، مواد و قطعات پلاستیکی، قطعات الکترونیکی، قطعات الکترونیکی، قطعات LED و غیره،تجزیه و تحلیل جابجایی داخلی BGA، صفحه های مداری و غیره؛ نقص، سیستم های میکروالکترونیک و اجزای مهر و موم، کابل ها، لوازم، تجزیه و تحلیل داخلی قطعات پلاستیکی.

دامنه کاربرد:
IC، BGA، PCB / PCBA، آزمایش قابلیت جوش در فرآیند نصب سطح و غیره.
