| مقدار تولیدی: | 1PCS |
| قیمت: | 26760$ |
| بسته بندی استاندارد: | 1. مورد چوبی 2. به عنوان سفارش شما |
| دوره تحویل: | ۳ تا ۵ روز |
| روش پرداخت: | T/T، Western Union، Paypal، کارت اعتباری |
| ظرفیت تامین: | 10 قطعه/قطعه در هفته |

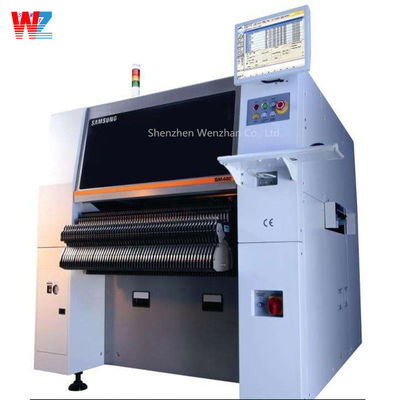

دستگاه انتخاب و قرار دادن SMT در حالت خوب SAMSUNG SM421
نام: سامسونگ دستگاه انتخاب و قرار دادن
برند: سامسونگ
مدل: سامسونگ SM421 دستگاه انتخاب و قرار دادن
مشخصات: سامسونگ SM421 Pick And Place Machine
وضعیت: اصل/کپی
کیفیت: بهترین کیفیت
سهام: بزرگ
پرداخت: L/C T/T D/P Western Union Paypal پول گرم و دیگران
ارسال: ظرف سه روز
گارانتی: 1 سال
تحویل: فدکس، UPS، DHL، طبق نیاز
بسته بندی: جعبه کارتونی با محافظ فوم
SM421S مزایای عملکرد قدرتمند:
1: حداکثر پشتیبانی PCB: 750X500 استاندارد اختیاری: 610×400 سازگاری بیشتر PCB (نمایی LED)
2: طراحی دقیق و کم سر و صدا، کتابخانه دستگاه قوی تر و سریعتر
سه: سیستم عامل قدرتمند چینی و انگلیسی ویندوز NT
چهار: تخته بد و سیستم تشخیص نقطه بد
پنجم: کوچکترین دستگاه 0402-22MM / 32MM (35MM دوربین ثابت)
ششم: سیستم تغذیه الکترونیکی بدون توقف
پارامترهای سامسونگ SM421
سرعت نصب: 21000 CPH / تراشه (IPC9850 مرجع)
5،500 CPH / QFP (IPC9850 پایه)
- قرار دادن: ± 50μm @ 3σ / تراشه، ± 30μm @ 3σ / QFP
- محدوده قطعات: حداکثر، 0402 (01005) تراشه
0603 (0201) تراشه ~ 55mm (استانداردی)
سرعت نظری تراشه 21000 CPH / تراشه
محدوده نصب 0603 تراشه کوچک به □ 22mmIC
دقت قرار دادن بیشتر یا کمتر 0.03mm
اندازه PCB 460 (L) x 400 (W) mm
اندازه دستگاه 1650 (L) x 1690 (D) x 1485 (H)
- PCB:
460 (L) × 400 (W) mm
510 (L) x 460 (W) mm (اختیاری)
610 (L) x 510 (W) mm (اختیاری)
- سیستم اطلاعات و ردیابی دسته
- خورنده: حداکثر 120 (8mm خورنده)
- تغذیه: حداکثر 60 (8mm تغذیه) SM421S
ابعاد: 1650 (L) x 1690 (D) x 1485 (H)
SM421از سیستم شناسایی ثبت اختراع شده سامسونگ On The Fly برای قرار دادن سریع استفاده می کند که می تواند از میکروچیپ های 0603 تا قطعات 22mmIC پشتیبانی کند.همچنین مجهز به دید پیکسل بالا در دوربین صحنه، به طوری که دوربین های 45 میلی متری می توانند قطعات استاندارد دقیق میکروپیچ 42 میلی متر و 0.4 میلی متر را تشخیص دهند.
درSM421از سامسونگ استفاده می کند سیستم شناسایی ثبت شده در پرواز که به سرعت از
0603 تراشه های کوچک به 22mmIC اجزای.
قطعات استاندارد ۴۲ میلی متری با دقت ۰٫۴ میلی متری را با یک دوربین ۴۵ میلی متری شناسایی کنید.
اجزای IC می توانند با دقت بالا از 30 میکران و تشخیص چند گوشه نصب شوند
الگوریتم ها نیز پشتیبانی می شوند. اجزای دارای اشکال پیچیده را می توان به راحتی نصب کرد.
بهترین عملکرد در همان سطح، ظرفیت تولید 20-40٪ بالاتر از همان سطح است.
تغذیه ای بدون توقف جدید برای بهبود کارایی، عملکرد نیمه الکتریکی، ثبات و بالا
قابل اعتماد. کار آسان، سرعت تغییر خط برنامه نویسی سریع. برنامه ریزی آفلاین
تعادل خط و سایر توابع نرم افزاری کامل هستند، با نمایشگر چینی کمتر لباس پوشیدن قطعات،
هزینه های نگهداری پایین، سر و صدای پایین، مصرف انرژی پایین و صرفه جویی در هزینه ها.
پیشرفته
نصب کننده انعطاف پذیر با سرعت بالا
به عنوان یک قطعات عمومی که سیستم بینایی آن بر اساس سیستم تراشه سریع SM471 تقویت شده است
شوتر و که سرعت قرار دادن تراشه بالاترین در میان قرار دادن قطعات همان کلاس است ، SM481 تحقق می یابد
سرعت قرار دادن تراشه 39000 CPH، بالاترین میان قرار دادن قطعات در همان کلاس، با استفاده از یک سر
با یک گارتری و ده اسپندل و همچنین چشم انداز جدید پرواز و با به حداکثر رساندن حرکت برداشت و قرار دادن.
علاوه بر این، آن را قابل اجرا است تا به 0402 ((01005 اینچ) تراشه ها و 42mm ICs.
کیفیت قرار دادن با استفاده از سرعت بالا و دقت بالا تغذیه های الکتریکی.
طراحی شده است تا با تغذیه کننده های پنوماتیک سری SM سازگار باشد، به حداکثر رساندن راحتی عملیاتی مشتری می رسد.
39،000 CPH ((بهترین)
1 گانتری x 10 اسپندل/سر
قطعات قابل استفاده: 0402 ((01005 اینچ)
~ 42mm ((H15mm)
PCB مورد استفاده: 460 ((L) x 400 ((W) ((Standard)
حداکثر 740 ((L) × 460 ((W) ((اختیاری)
سرعت بالا، دقت بالا و برق
تغذیه کننده محرک
- تابع هماهنگی خودکار موقعیت جمع آوری
- سازگار با SM تغذیه های پنوماتیک
سیستم خلاء جدید و پیکاپ بهینه شده
درخواست قرار دادن
SMART Feeder
-اولين دستگاه بارگيري اتوماتيك و جفتگي اتوماتيك جهان
انرژی تازه در کسب و کار
استفاده از یک سیستم خلاء جدید
جولای 2013
نصب کننده انعطاف پذیر پیشرفته با سرعت بالا
به رسمیت شناختن قطب بخشی BGA و CSP
بالاترین سرعت قرار دادن را در میان همان
قرار دادن تراشه های کلاس با استفاده از یک سر پرواز جدید
مکانیزم با 10 اسپندل و همچنین بهینه شده
حرکات جمع آوری/پلاست
از آنجایی که اجازه می دهد تا تشخیص بخش بدون متوقف شدن پس از قسمت برداشت توسط
با استفاده از تکنولوژی اصلی تشخیص تصویر On-the-Fly، SM481
مدل حداکثر سرعت قرار دادن قطعات را با به حداقل رساندن زمان به
حرکت بین موقعیت جمع آوری و موقعیت قرار دادن و
که زمان تشخیص را تقریبا به صفر کاهش می دهد.
متوجه شد که فوق العاده بالاست
سرعت قرار دادن 39000 CPH
سیستم تصحیح دقت قرار دادن
تراشه ±50μm ((Cpk ≥1.0)
کالیبراسیون دقت قرار دادن تازه ارتقا یافته
سیستم به طور خودکار بررسی و اصلاح
جابجایی نقطه برداشت، جابجایی سر، جابجایی C/V و غیره.
برای اجازه دادن به قرار دادن قطعات قابل اعتماد.
دقت مطلق ±50μm ((Cpk 1)
سرعت بالا برقی
و تغذیه با دقت بالا
تغذیه کننده SM الکتریکی
• امکان استفاده یکپارچه از 0603/2P/4P
• مجهز به یک تابع برای تراز خودکار
موقعیت جمع آوری بین تغذیه کننده ها برای بهبود
نرخ جمع آوری همزمان.
• قادر به تنظیم سرعت های مختلف تامین قطعات به
بهبود ثبات عرضه قطعات
• عملکرد تشخیص اتوماتیک میدان تغذیه
سازگاری با تغذیه کننده های پنوماتیک SM
تغذیه هوشمند SM
• اولین دستگاه تغذیه در جهان که مجهز به اتوماسیون است
و توابع بارگیری خودکار
- به حداکثر رساندن راحتی کار و واقعی
بهره وری با اتوماسیون جفت گیری
فرآیند جایگزینی قطعات قطعات به طور معمول
با دست انجام شده.
مشخصات
مدل SM481
تراز بینایی در حال پرواز + بینایی در مرحله ((اختیاری)
تعداد اسپندل ها 10 اسپندل x 1 گانتری
سرعت قرار دادن 39000 CPH ((بهترین)
قرار دادن
دقت
تراشه/QFP
±50μm@μ+3σ/چیپ، ±30μm@μ+3σ/QFP
(بر اساس تراشه های استاندارد)
اجزا
محدوده
پرواز کردن
چشم انداز
FOV 24
0402 ((01005 اینچ) ~ 16mm IC, Connector ((Lead Pitch 0.4mm)
* BGA، CSP ((بال پیچ 0.4mm)
مرحله
چشم انداز
هیئت مدیره
ابعاد
(ملی متر)
حداقل 50 ((L) × 40 ((W)
حداکثر
460 ((L) × 400 ((W) 510 ((L) × 460 ((W) ((اختیاری)
610 ((L) x 510 ((W) ((اختیاری) 740 ((L) x 460 ((W) ((اختیاری)
ضخامت PCB 0.38 ~ 4.2
ظرفیت تغذیه 120ea / 112ea ((کارت دوکان)
استفاده
قدرت
AC 200 / 208 / 220 / 240 / 380 / 415 ولت
(50/60 هرتز، 3 فاز) حداکثر 4.7kVA
مصرف هوا
جرمش حدود 1655 کيلوگرم
ابعاد بیرونی ((ملی متر) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
ريل موجود
ريل جديد
• کاهش تاخیر در قرار دادن قطعات به دلیل بهینه سازی
از مسیر پنوماتیک
• به دست آوردن قطعات پایدار و به حداقل رساندن هوا
مصرف با استفاده از یک پمپ خلاء
کاربرد تقویت شده برای قطعات و PCB
استفاده از یک سیستم روشنایی جدید
• برای قطعات از 0402 ((01005 اینچ) تا
42mm ((H15mm) و همچنین قطعات BGA/CSP
• قابل استفاده برای حداکثر 740 ((L) x 460 ((W) PCB برای مدت طولانی
تابلو هایی که بر روی ال ای دی ها و صفحه نمایش ها قرار دارند
• پشتیبانی از تشخیص خودکار کل پیکاپ
با مجهز شدن به یک دوربین فیدیال در
سمت چپ و راست
کاربرد تقویت شده برای قطعات شکل عجیب از جمله
BGA، CSP و غیره، با استفاده از روشنایی سه مرحله ای
سیستم های ((نوری جانبی، هم محوری و بیرونی)
محصول مرتبط
ما طیف گسترده ای از ماشین های SMT برای فوجی، جوکی، سامسونگ، یاماها و غیره داریم
فنجان، دستگاه انتخاب و جا گذاشتن SMT، کانویر PCB،
،سيلندر و تغذيه کننده لرزش هرچي که لازم داشته باشي فقط بهم بگو
برند اصلی ماشین سنگین فوجی یاماها سامسونگ سونی است
1روغن روان کننده SMT
2قطعات SMT
3. نوزل و تغذیه
4کمربند SMT و سایر قطعات ماشین
