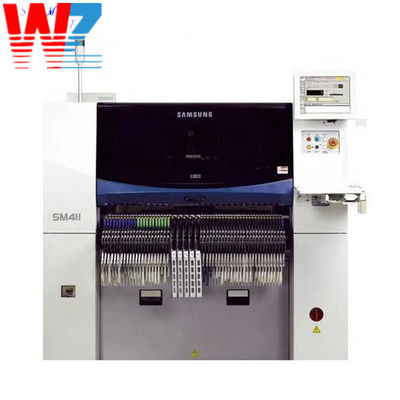

خط مونتاژ PCB SMT SM411 هانوا سامسونگ

دستگاه انتخاب و قراردهی SM411 یک تجهیزات پیشرفته است که در صنعت تولید الکترونیک برای قرار دادن سریع و دقیق قطعات نصب سطحی بر روی بردهای مدار چاپی (PCB) استفاده می شود. این دستگاه طیف گسترده ای از عملکردها و ویژگی ها را ارائه می دهد که دقت، سرعت و تطبیق پذیری قراردهی را افزایش می دهد.

• قرار دادن قطعات: دستگاه انتخاب و قراردهی SM411 در قرار دادن دقیق قطعات نصب سطحی بر روی PCB ها تخصص دارد. این دستگاه از سیستم های دید پیشرفته و بازوهای رباتیک برای انتخاب دقیق قطعات از فیدرها و قرار دادن آنها در مکان های تعیین شده روی PCB استفاده می کند.
• قراردهی با سرعت بالا: این دستگاه قادر به عملکرد با سرعت بالا است و قراردهی سریع و کارآمد قطعات را تضمین می کند. این دستگاه دارای چندین هد قراردهی و یک سیستم نوار نقاله قوی است که زمان چرخش سریع و بهبود راندمان تولید را امکان پذیر می کند.
• سازگاری قطعات: دستگاه انتخاب و قراردهی SM411 از طیف گسترده ای از قطعات نصب سطحی از جمله مقاومت ها، خازن ها، مدارهای مجتمع (ICs)، آرایه های شبکه توپ (BGAs)، چهارگوش تخت بدون لید (QFNs) و میکروکنترلرها پشتیبانی می کند. این دستگاه اندازه ها و انواع مختلف قطعات را در خود جای می دهد و آن را برای نیازهای مختلف مونتاژ PCB مناسب می کند.
• سیستم های دید و تراز: این دستگاه مجهز به سیستم های دید پیشرفته است که تراز و بازرسی دقیق قطعات را ارائه می دهد. این سیستم ها از دوربین ها و الگوریتم های پردازش تصویر برای شناسایی دقیق موقعیت و جهت گیری قطعات استفاده می کنند و تراز مناسب را در طول فرآیند قراردهی تضمین می کنند.
• انعطاف پذیری فیدر: دستگاه SM411 از انواع مختلف فیدرها از جمله فیدرهای نواری، فیدرهای میله ای و فیدرهای سینی پشتیبانی می کند. این دستگاه امکان جابجایی آسان و کارآمد انواع مختلف قطعات و فرمت های بسته بندی را فراهم می کند و تولید روان و بدون وقفه را تضمین می کند.
• مدیریت هوشمند فیدر: این دستگاه دارای قابلیت های مدیریت هوشمند فیدر است. این دستگاه می تواند به طور خودکار موجودی قطعات را در هر فیدر شناسایی و ردیابی کند، استفاده از قطعات را بهینه کند و زمان راه اندازی بین اجراهای تولید را کاهش دهد. این ویژگی بهره وری را افزایش می دهد و خطاهای عملیاتی را به حداقل می رساند.

دستگاه انتخاب و قراردهی SM411 برای طیف گسترده ای از کاربردهای مونتاژ PCB مناسب است، از جمله:

• مونتاژ فناوری نصب سطحی (SMT): این دستگاه در تولید PCB ها با قطعات نصب سطحی استفاده می شود. این دستگاه قطعات را با دقت روی پدهای PCB قرار می دهد و تراز دقیق و اتصالات لحیم کاری قابل اعتماد را در طول فرآیند لحیم کاری بعدی تضمین می کند.
• توسعه نمونه اولیه: این دستگاه برای توسعه نمونه اولیه و تولید در مقیاس کوچک ایده آل است. انعطاف پذیری و زمان راه اندازی سریع آن امکان تکرار سریع و اعتبارسنجی طرح های PCB را فراهم می کند و چرخه های توسعه محصول کارآمد را تسهیل می کند.
• تولید با حجم متوسط ​​تا زیاد: دستگاه SM411 برای محیط های تولید با حجم متوسط ​​تا زیاد مناسب است. قابلیت های قراردهی با سرعت بالا و مدیریت کارآمد فیدر آن، مونتاژ سریع و قابل اعتماد مقادیر زیادی PCB را امکان پذیر می کند.
• تولید چند پروژه ای: این دستگاه قادر به انجام تولید چند پروژه ای است، جایی که طرح های مختلف PCB در یک اجرای تولید تولید می شوند. این دستگاه تغییر سریع بین پروژه ها را ارائه می دهد، زمان خرابی را به حداقل می رساند و تولید کارآمد مجموعه های مختلف PCB را تسهیل می کند.
• خودرو، لوازم الکترونیکی مصرفی و مخابرات: دستگاه انتخاب و قراردهی SM411 در صنایع مختلف از جمله خودرو، لوازم الکترونیکی مصرفی و مخابرات کاربرد دارد. این دستگاه الزامات کیفیت و قابلیت اطمینان بالای این بخش ها را برآورده می کند و قراردهی دقیق و مداوم قطعات را تضمین می کند.

دستگاه انتخاب و قراردهی SM411 عملکرد پیشرفته ای را برای قرار دادن سریع و دقیق قطعات در مونتاژ PCB ارائه می دهد. این دستگاه نقش مهمی در فرآیند تولید الکترونیک ایفا می کند و تولید کارآمد و عملکرد قابل اعتماد محصولات الکترونیکی را تضمین می کند.

نصب کننده انعطاف پذیر با سرعت بالا

به عنوان یک قراردهنده قطعات عمومی که سیستم دید آن بر اساس پلت فرم چیپ شوتینگ با سرعت بالای SM471 تقویت شده است و سرعت قراردهی تراشه آن در بین قراردهنده های قطعات هم رده بالاترین است، SM481 با اعمال یک هد با یک گانتری و ده اسپیندل و همچنین دید پرواز جدید و با به حداکثر رساندن حرکت انتخاب و قراردهی، سرعت قراردهی تراشه 39000 CPH را محقق کرد که بالاترین سرعت در بین قراردهنده های قطعات هم رده است. علاوه بر این، برای تراشه های 0402(01005 اینچ) و IC های 42 میلی متری قابل استفاده است. با اعمال فیدرهای الکتریکی با سرعت بالا و دقت بالا، بهره وری واقعی و کیفیت قراردهی را بهبود بخشیده است. علاوه بر این، از آنجایی که برای سازگاری با فیدرهای پنوماتیکی سری SM طراحی شده است، راحتی عملیاتی مشتری را به حداکثر می رساند.

• 39000 CPH (بهینه)
• 1 گانتری x 10 اسپیندل/هد
• قطعات قابل استفاده: 0402(01005 اینچ) ~ 42mm(H15mm)
• PCB قابل استفاده: 460(L) x 400(W) (استاندارد)
• حداکثر 740(L) x 460(W) (اختیاری)
• فیدر الکتریکی با سرعت بالا، دقت بالا و الکتریکی
  • عملکرد تراز موقعیت انتخاب خودکار
  • سازگار با فیدرهای پنوماتیکی SM
• سیستم خلاء جدید و حرکت انتخاب/قراردهی بهینه شده
• فیدر هوشمند SM
  • اولین بار در جهان بارگیری خودکار و اتصال خودکار
• انرژی تازه در کسب و کار شما
• یک سیستم خلاء جدید اعمال می کند
• ژوئیه 2013

نصب کننده انعطاف پذیر با سرعت بالا

تشخیص قطبیت قطعات BGA و تشخیص CSP

با اعمال یک مکانیسم هد پرواز جدید با 10 اسپیندل و همچنین حرکت انتخاب/قراردهی بهینه شده، بالاترین سرعت قراردهی را در بین قراردهنده های تراشه هم رده محقق می کند

از آنجایی که با اعمال فناوری تشخیص تصویر On-the-Fly اصلی خود، امکان تشخیص قطعات بدون توقف پس از انتخاب قطعات را فراهم می کند، مدل SM481 سرعت قراردهی قطعات را با به حداقل رساندن زمان حرکت بین موقعیت انتخاب و موقعیت قراردهی و با کاهش زمان تشخیص تقریباً به صفر، به حداکثر می رساند.

سرعت قراردهی فوق العاده بالا 39000 CPH را محقق می کند

سیستم اصلاح دقت قراردهی

تراشه ±50μm(Cpk ≥1.0)

سیستم کالیبراسیون دقت قراردهی که به تازگی ارتقا یافته است، به طور خودکار افست نقطه انتخاب، افست هد، افست C/V و غیره را بررسی و اصلاح می کند تا امکان قراردهی قابل اعتماد قطعات را فراهم کند.

دقت مطلق ±50μm(Cpk 1)

فیدر الکتریکی با سرعت بالا و دقت بالا

فیدر SM الکتریکی

• امکان استفاده یکپارچه از 0603/2P/4P
• مجهز به عملکردی برای تراز خودکار موقعیت انتخاب بین فیدرها برای بهبود نرخ انتخاب همزمان.
• قادر به تنظیم سرعت های مختلف تامین قطعات برای بهبود پایداری تامین قطعات.
• عملکرد تشخیص گام تغذیه خودکار

سازگار با فیدرهای پنوماتیکی SM

فیدر هوشمند SM

• اولین فیدر در جهان مجهز به عملکردهای اتصال خودکار و بارگیری خودکار
  • راحتی کار و بهره وری واقعی را با خودکارسازی فرآیند اتصال برای تعویض قرقره قطعات که معمولاً با دست انجام می شود، به حداکثر می رساند.

• به حداقل رساندن تاخیر در قراردهی قطعات به دلیل بهینه سازی مسیر پنوماتیکی
• با اعمال یک پمپ خلاء، انتخاب قطعات پایدار و مصرف هوای کم را محقق می کند

قابلیت کاربرد تقویت شده برای قطعات و PCB ها

یک سیستم روشنایی جدید اعمال می کند

• قابل استفاده برای قطعات از 0402(01005 اینچ) تا 42mm(H15mm) و همچنین قطعات BGA/CSP
• قابل استفاده برای حداکثر 740(L) x 460(W) PCB برای بردهای بلند که برای LED ها و نمایشگرها اعمال می شود
• با مجهز بودن به یک دوربین فیدوچیال در سمت چپ و راست به ترتیب، از تشخیص خودکار کل موقعیت انتخاب پشتیبانی می کند

با اعمال سیستم های روشنایی سه مرحله ای (روشنایی جانبی، هم محور و بیرونی)، قابلیت کاربرد را برای قطعات با شکل عجیب و غریب از جمله BGA، CSP و غیره تقویت می کند.
