تست PCB ODM VCTA-A486 ماشین بازرسی نوری خودکار

محصولات

سامسونگ ماشین انتخاب و قرار دادن

دستگاه انتخاب و قرار دادن FUJI

بارگیری کننده PCB بارگیری کننده PCB

تست PCB ODM VCTA-A486 ماشین بازرسی نوری خودکار

مقدار تولیدی:	1PCS
قیمت:	قابل مذاکره
بسته بندی استاندارد:	1. مورد چوبی 2. به عنوان سفارش شما
دوره تحویل:	5 تا 8 روز
روش پرداخت:	T/T، Western Union، Paypal، کارت اعتباری
ظرفیت تامین:	10 قطعه/قطعه در هفته

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

گوانگدونگ، چین

نام تجاری

شماره مدل

دستگاه آفلاین SMT AOI

نام محصول:

دستگاه SMT AOI

شماره مدل:

آنلاین / آفلاین

کیفیت:

بسته بندی:

جعبه چوبی

شرایط:

دستگاه آفلاین AOI

برند:

تحویل:

ups,dhl,fedex به عنوان سفارش شما

برجسته کردن:

دستگاه بازرسی نوری خودکار VCTA-A486,دستگاه بازرسی نوری اتوماتیک ODM,دستگاه PCB VCTA-A486

ODM automatic optical inspection machine

VCTA-A486 pcb aoi machine

توضیحات محصول

ODM VCTA-A486 ماشین بازرسی نوری خودکار برای آزمایش PCB

The VCTA-A486 Optical Inspection Machine is an advanced automated equipment used in the electronics manufacturing industry for high-precision optical inspection and quality control of printed circuit boards (PCBs) during the assembly processاین سیستم طیف وسیعی از قابلیت ها و ویژگی هایی را ارائه می دهد که دقت، سرعت و کارایی بازرسی را افزایش می دهد.

نام: دستگاه آزمایش نوری AOI
برند: VCTA
مدل: AOI VCTA-A486
مشخصات: دستگاه آزمایش نوری AOI
حالت: اصیل
کیفیت: بهترین کیفیت
سهام: بزرگ
پرداخت: T/T قبل از حمل
ارسال: ارسال در زمان

گارانتی: 1 سال

تحویل: فدکس، UPS، DHL، طبق نیاز
بسته بندی: جعبه کارتونی با محافظ فوم

دسته بندی	ماده		مشخصات
سیستم تشخیص	بازرسی		با استفاده از الگوریتم های متعدد به صورت مصنوعی مانند WIDM، تکنولوژی کنتراست تصویر رنگی، تکنولوژی استخراج رنگ، شباهت، الگوریتم باینری، OCR / OCV، آزمایش عکس و غیره.
	دوربین		دوربین رنگی با سرعت بالا: رزولوشن 12 آم
	چراغ خانه		لامپ رنگی RGB LED

	سرعت پردازش تصویر	0201 CHIP	<7ms
	سرعت پردازش تصویر	زمان عکس گرفتن	<120ms
	موارد بازرسی	نقص های چاپی	اشتباه تراز شده، سرریز شده، ناکافی، باز شده، لکه خورده
		نقایص اجزای	گمشده، اشتباه تراز شده، منحرف شده، سنگ قبر، بیلبورد، متراکم، قطب معکوس، اشتباه، آسیب دیده
		نقص های سربازان	بیش از حد، ناکافی، جوش کوتاه، لکه

	اقدامات ضد استاتیک		قطعات ضد استاتیک، تاج ضد استاتیک
سیستم مکانیزم	اندازه PCB		25×25mm - 330×480mm، می تواند اندازه بزرگتر را با توجه به خواسته های مشتریان ایجاد کند
	ضخامت PCB		0.5mm - 2.5mm
	تحمل PCB WARP		<2 میلی متر
	تصفیه اجزای		بالا ≤25mm، پایین ≤50mm
	بخش های فضای حداقل		0201 تراشه
	پلتفرم X,Y	راننده	سرور AC
		جهت گیری	<15μm
		سرعت حرکت	700mm/s
سیستم نرم	سیستم عملیاتی		مایکروسافت ویندوز XP حرفه ای
	کنترل و تشخیص	ویژگی ها	استفاده جامع از الگوریتم های مختلف؛ استانداردهای قطعات مشخص و هدفمند، مثبت نادرست کم؛ پشتیبانی از تشخیص بارکد دوربین، تست محافظ پرش اتوماتیک
	کنترل و تشخیص	عملیات	برنامه نویسی گرافیکی، همراه با کتابخانه تراشه و دریافت یک قاب بازرسی با توجه به شکل تراشه، موقعیت دقیق، تنظیم میکروم، و برنامه نویسی آسان
	مارک	شماره های علامت	دو علامت می تواند انتخاب شود، عملکرد چند علامت را انتخاب کنید
	مارک	سرعت تشخیص	0.5s/pcs
کنترل کننده	کامپیوتر		پردازنده کامپیوتر صنعتی:Intel دو هسته ای ، حافظه: 2G ، هارد دیسک: 500G
کنترل کننده	نمایشگر		19 اینچ TFT ((اختیاری 22 اینچ TFT)
سایر	ابعاد ماشین		86 سانتي متر × 96 سانتي متر × 125 سانتي متر
	وزن
	منبع برق		AC220V±10٪، تک فاز 5A 50/60HZ، مصرف برق 600W، همراه با یک منبع برق UPS بدون قطع

عملکرد:

1تصویربرداری با وضوح بالا: دستگاه بازرسی نوری VCTA-A486 از دوربین های با وضوح بالا و فن آوری های تصویربرداری پیشرفته برای گرفتن تصاویر دقیق PCB استفاده می کند.اجازه می دهد تا برای بازرسی جامع از جوانه های جوشاین ویژگی تشخیص دقیق نقص را تضمین می کند و خطر نقص در مجموعه ها را به حداقل می رساند.

تشخیص نقص: این ماشین مجهز به الگوریتم های پیچیده ای برای تشخیص نقص است. می تواند انواع مختلفی از نقص ها را شناسایی کند، از جمله مشکلات جوش (مانند جوش ناکافی،پل زدن، یا سنگ قبر) ، عدم هماهنگی قطعات، فقدان قطعات، خطاهای قطبی و نقایص ماسک جوش.

3این قابلیت شناسایی موثر و قابل اعتماد نقص های تولید را امکان پذیر می کند.

بازرسی سه بعدی: دستگاه بازرسی نوری VCTA-A486 قابلیت های بازرسی سه بعدی را در خود جای داده است.آن را با استفاده از نور ساختاری یا پروفیل لیزر برای گرفتن ارتفاع و اطلاعات توپوگرافی از ویژگی های PCBاین امکان را برای بازرسی جامع تر، به ویژه برای قطعات پیچیده و جوانهای جوش با ارتفاع متفاوت یا اشکال نامنظم فراهم می کند.

4سرعت بازرسی: این ماشین قابلیت بازرسی با سرعت بالا را ارائه می دهد. می تواند به سرعت PCB ها را اسکن و تجزیه و تحلیل کند و بازخورد سریع در مورد کیفیت تخته های جمع شده را تضمین کند.این ویژگی به کاهش زمان چرخه تولید و پاسخ سریعتر به مسائل تولید کمک می کند.

5برنامه ریزی و سفارشی سازی: دستگاه اجازه می دهد تا برنامه ریزی و سفارشی سازی پارامترهای بازرسی را انجام دهد. اپراتورها می توانند معیارهای بازرسی، آستانه ها،و قوانین خاص برای طرح PCB و الزامات کیفیتاین انعطاف پذیری امکان می دهد که فرآیندهای بازرسی متناسب و سازگاری با تغییرات مختلف محصول یا مشخصات مشتری را فراهم کند.

6تجزیه و تحلیل داده ها و گزارش دهی: دستگاه بازرسی نوری VCTA-A486 قابلیت های پیشرفته تجزیه و تحلیل داده ها و گزارش دهی را فراهم می کند.اجازه دادن به اپراتورها برای تجزیه و تحلیل رونداین ویژگی تجزیه و تحلیل کنترل کیفیت، تحقیق در مورد علت اصلی نقص و بهینه سازی کلی فرآیند را تسهیل می کند.

محدوده استفاده:

دستگاه بازرسی نوری VCTA-A486 در کاربردهای مختلف در صنعت تولید الکترونیک استفاده می شود، از جمله:

1کنترل کیفیت پی سی بی: این دستگاه به عنوان یک ابزار مهم برای کنترل کیفیت پی سی بی در طول فرآیند مونتاژ عمل می کند. این دستگاه PCB را برای نقص بررسی می کند.اطمینان از این که قبل از حرکت به مراحل بعدی تولید، آنها با استانداردهای کیفیت مشخص شده مطابقت دارند..

2. تأیید عیب: دستگاه بازرسی نوری VCTA-A486 برای تأیید و تأیید عیب مورد استفاده قرار می گیرد. این دستگاه وجود و کیفیت مفاصل جوش، قرار دادن قطعات،و سایر ویژگی های مهم مونتاژ، اطمینان از انطباق با مشخصات طراحی و استانداردهای صنعت.

3بهبود فرآیند: این ماشین در ابتکارات بهبود فرآیند کمک می کند. با تجزیه و تحلیل داده های بازرسی و شناسایی نقایص یا روند تکراری،اپراتورها می توانند تصمیمات آگاهانه ای را برای بهینه سازی فرآیندهای مونتاژ بگیرند، بهبود بهره وری تولید و کاهش نرخ نقص.

4. کار مجدد و تعمیر: ماشین بازرسی نوری VCTA-A486 در عملیات کار مجدد و تعمیر کمک می کند.اپراتورها می توانند از داده های بازرسی برای شناسایی دقیق مشکلات شناسایی شده و رفع آنها استفاده کنند.، تسهیل کارآمد و به حداقل رساندن خرد و یا رد.

5تضمین کیفیت: این ماشین نقش مهمی در فرآیندهای تضمین کیفیت ایفا می کند. این به تولید کنندگان کمک می کند تا اطمینان حاصل کنند که مجمع PCB آنها با الزامات مشتری، استانداردهای صنعت،و انطباق با مقررات، بهبود کیفیت و قابلیت اطمینان کلی محصول.

دستگاه بازرسی نوری VCTA-A486 قابلیت های پیشرفته بازرسی نوری را برای کنترل کیفیت PCB فراهم می کند.و بهبود فرآیند مبتنی بر داده، که به فرآیندهای تولید الکترونیک کارآمد و قابل اعتماد کمک می کند.

روش بسته بندی:
1بسته بندی استاندارد برای اقلام سبک و کوچک
2بسته چوبی قوی برای تجهیزات سنگین و بزرگ

راه حمل:
1با هوا، برای نمونه ها و بسته های کوچک، در سراسر جهان به سرعت مانند DHL، TNT، UPS، EMS....
2از طریق دریا، برای بسته های بزرگ و کمیت؛
3با ماشین یا روش های دیگری که مشتری درخواست می کند

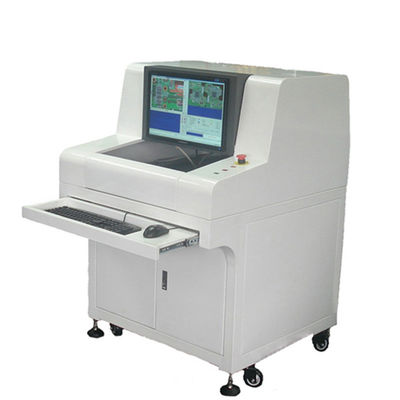

تست PCB ODM VCTA-A486 ماشین بازرسی نوری خودکار 0

تست PCB ODM VCTA-A486 ماشین بازرسی نوری خودکار 1
