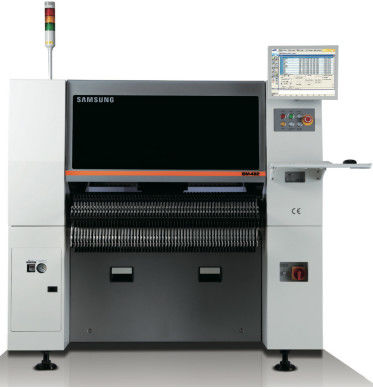

خورنده های پنوماتیک SM Samsung Chip Mounter Hanwha Samsung SM421 ماشین انتخاب و قرار دادن

پیشرفته
نصب کننده انعطاف پذیر با سرعت بالا
به عنوان یک قطعات عمومی که سیستم بینایی آن بر اساس سیستم تراشه سریع SM471 تقویت شده است
شوتر و که سرعت قرار دادن تراشه بالاترین در میان قرار دادن قطعات همان کلاس است ، SM481 تحقق می یابد
سرعت قرار دادن تراشه 39000 CPH، بالاترین میان قرار دادن قطعات در همان کلاس، با استفاده از یک سر
با یک گارتری و ده اسپندل و همچنین چشم انداز جدید پرواز و با به حداکثر رساندن حرکت برداشت و قرار دادن.
علاوه بر این، آن را قابل اجرا است تا به 0402 ((01005 اینچ) تراشه ها و 42mm ICs.
کیفیت قرار دادن با استفاده از سرعت بالا و دقت بالا تغذیه های الکتریکی.
طراحی شده است تا با تغذیه کننده های پنوماتیک سری SM سازگار باشد، به حداکثر رساندن راحتی عملیاتی مشتری می رسد.

39،000 CPH ((بهترین)
1 گانتری x 10 اسپندل/سر
قطعات قابل استفاده: 0402 ((01005 اینچ)
~ 42mm ((H15mm)
PCB مورد استفاده: 460 ((L) x 400 ((W) ((Standard)
حداکثر 740 ((L) × 460 ((W) ((اختیاری)
سرعت بالا، دقت بالا و برق
تغذیه کننده محرک
- تابع هماهنگی خودکار موقعیت جمع آوری
- سازگار با SM تغذیه های پنوماتیک
سیستم خلاء جدید و پیکاپ بهینه شده
درخواست قرار دادن
SMART Feeder
-اولين دستگاه بارگيري اتوماتيك و جفتگي اتوماتيك جهان
انرژی تازه در کسب و کار
استفاده از یک سیستم خلاء جدید
جولای 2013
نصب کننده انعطاف پذیر پیشرفته با سرعت بالا
به رسمیت شناختن قطب بخشی BGA و CSP
بالاترین سرعت قرار دادن را در میان همان
قرار دادن تراشه های کلاس با استفاده از یک سر پرواز جدید
مکانیزم با 10 اسپندل و همچنین بهینه شده
حرکات جمع آوری/پلاست
از آنجایی که اجازه می دهد تا تشخیص بخش بدون متوقف شدن پس از قسمت برداشت توسط
با استفاده از تکنولوژی اصلی تشخیص تصویر On-the-Fly، SM481
مدل حداکثر سرعت قرار دادن قطعات را با به حداقل رساندن زمان به
حرکت بین موقعیت جمع آوری و موقعیت قرار دادن و
که زمان تشخیص را تقریبا به صفر کاهش می دهد.
متوجه شد که فوق العاده بالاست
سرعت قرار دادن 39000 CPH
سیستم تصحیح دقت قرار دادن
تراشه ±50μm ((Cpk ≥1.0)
کالیبراسیون دقت قرار دادن تازه ارتقا یافته
سیستم به طور خودکار بررسی و اصلاح
جابجایی نقطه برداشت، جابجایی سر، جابجایی C/V و غیره.
برای اجازه دادن به قرار دادن قطعات قابل اعتماد.
دقت مطلق ±50μm ((Cpk 1)
سرعت بالا برقی
و تغذیه با دقت بالا
تغذیه کننده SM الکتریکی
• امکان استفاده یکپارچه از 0603/2P/4P
• مجهز به یک تابع برای تراز خودکار
موقعیت جمع آوری بین تغذیه کننده ها برای بهبود
نرخ جمع آوری همزمان.
• قادر به تنظیم سرعت های مختلف تامین قطعات به
بهبود ثبات عرضه قطعات
• عملکرد تشخیص اتوماتیک میدان تغذیه
سازگاری با تغذیه کننده های پنوماتیک SM
تغذیه هوشمند SM
• اولین دستگاه تغذیه در جهان که مجهز به اتوماسیون است
و توابع بارگیری خودکار
- به حداکثر رساندن راحتی کار و واقعی
بهره وری با اتوماسیون جفت گیری
فرآیند جایگزینی قطعات قطعات به طور معمول
با دست انجام شده.

مشخصات
مدل SM481
تراز بینایی در حال پرواز + بینایی در مرحله ((اختیاری)
تعداد اسپندل ها 10 اسپندل x 1 گانتری
سرعت قرار دادن 39000 CPH ((بهترین)
قرار دادن
دقت
تراشه/QFP
±50μm@μ+3σ/چیپ، ±30μm@μ+3σ/QFP
(بر اساس تراشه های استاندارد)
اجزا
محدوده
پرواز کردن
چشم انداز
FOV 24
0402 ((01005 اینچ) ~ 16mm IC, Connector ((Lead Pitch 0.4mm)
* BGA، CSP ((بال پیچ 0.4mm)
مرحله
چشم انداز
هیئت مدیره
ابعاد
(ملی متر)
حداقل 50 ((L) × 40 ((W)
حداکثر
460 ((L) × 400 ((W) 510 ((L) × 460 ((W) ((اختیاری)
610 ((L) x 510 ((W) ((اختیاری) 740 ((L) x 460 ((W) ((اختیاری)
ضخامت PCB 0.38 ~ 4.2
ظرفیت تغذیه 120ea / 112ea ((کارت دوکان)
استفاده
قدرت
AC 200 / 208 / 220 / 240 / 380 / 415 ولت
(50/60 هرتز، 3 فاز) حداکثر 4.7kVA
مصرف هوا
جرمش حدود 1655 کيلوگرم
ابعاد بیرونی ((ملی متر) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
ريل موجود
ريل جديد
• کاهش تاخیر در قرار دادن قطعات به دلیل بهینه سازی
از مسیر پنوماتیک
• به دست آوردن قطعات پایدار و به حداقل رساندن هوا
مصرف با استفاده از یک پمپ خلاء

کاربرد تقویت شده برای قطعات و PCB
استفاده از یک سیستم روشنایی جدید
• برای قطعات از 0402 ((01005 اینچ) تا
42mm ((H15mm) و همچنین قطعات BGA/CSP
• قابل استفاده برای حداکثر 740 ((L) x 460 ((W) PCB برای مدت طولانی
تابلو هایی که بر روی ال ای دی ها و صفحه نمایش ها قرار دارند
• پشتیبانی از تشخیص خودکار کل پیکاپ
با مجهز شدن به یک دوربین فیدیال در
سمت چپ و راست
کاربرد تقویت شده برای قطعات شکل عجیب از جمله
BGA، CSP و غیره، با استفاده از روشنایی سه مرحله ای
سیستم های ((نوری جانبی، هم محوری و بیرونی)
