| مقدار تولیدی: | 1PCS |
| قیمت: | 21116$~28169$ |
| بسته بندی استاندارد: | 1. مورد چوبی و بسته خلاء 2. به عنوان نیاز شما |
| دوره تحویل: | 5 تا 8 روز |
| روش پرداخت: | T/T، Western Union، Paypal، کارت اعتباری |
| ظرفیت تامین: | 3000 |
دستگاه انتخاب و قرار دادن SMT، به طور کلی صحبت کردن، مهم ترین و گران ترین تجهیزات در SMT است. این یک دستگاه برای نصب قطعات الکترونیکی است. این همه تجهیزات فن آوری بالا است که از قفسه تشکیل شده است،سازمان انتقال و حامل PCB، سیستم درایو، سیستم موقعیت و تراز، تغذیه، سیستم تشخیص نوری، سنسور و سیستم کنترل کامپیوتر.
کاربرد محصول

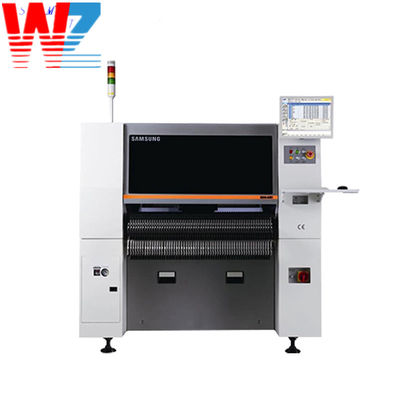

نام: سامسونگ SM320 SM321 SM421 SM431
برند: سامسونگ
مدل: سامسونگ SM320 SM321 SM421 SM431
مشخصات:SMT PICK AND PLACE MACHINE
حالت:اصلی
کیفیت:قیمت بالا
سهام:بسیار
پرداخت:T/T قبل از حمل
حمل: حمل به موقع
گارانتی: 1 سال
تحویل: فدکس، UPS، DHL، طبق نیاز
بسته بندی: جعبه چوبی
دستگاه سامسونگ SM431
اندازه PCB 460 x 460 (1PCB)
سرعت پیچ 21,000CPH
قطعه:0402mm تراشه به 12mm
۸۴ عدد خورنده ۸ میلی متری
پارامترهای سامسونگ SM431
1) سرعت 55000 سي پي اچ (بهترين حالت)
2) دو بازو دو محور Y دو سیستم servo drive
3) اسلحه در مجموع 16 سر قرار دادن
سیستم تشخیص تصویر پرواز با سرعت بالا
- قطعات برای تطبیق: 0402mm تراشه به □ 12mm
- دقت نصب: ± 50μm @ 3σ
4) برای سیستم تغذیه SM جدید
- برای تغذیه بدون توقف
- برای تغذیه راه آهن
-LED نشان می دهد وضعیت تغذیه
5) سیستم انتقال دوگانه
- حالت انتقال دوگانه: 330 × 250 (2 PCB)
- حالت انتقال واحد: 460 x 460 (1PCB)
6) می تواند 84 8mm feeders قرار
7) صفحه نمایش LCD با عملکرد جلو و عقب
8) دستگاه تغییر دهان اتوماتیک
9) سیستم عامل ویندوز ایکس پی
10) پوشش ایمنی
11) کیت
| مدل | سامسونگSM320 |
| حالت تشخیص قطعات | چشم انداز پرواز + چشم انداز صحنه |
| اجزا | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| سیستم دید دوربین ثابت | 1.4 SEC/QFP208 ((STANDARD TRY SUPPLY) |
| دقت نصب | CHIP/QFP ±50 ۱۸۵۰۰ اسب در ساعت |
| چشم انداز پرواز |
100522mmIC (گزینه:0603~12mmIC/0402~7mmIC) |
| دید استاندارد مرحله ((FOV 35) | 32mmIC ((پیچ 0.4mmQFP/0.75mmBGA/~55mm ((MFOV)) |
| دید استاندارد صحنه ((FOV 45) | 42mmIC ((پیچ 0.5mmQFP/1.0mmBGA/~55mm ((MFOV)) |
| دید استاندارد مرحله ((FOV 20) | 17mmIC ((پیچ 0.3mmQFP/0.5mmBGA) حداقل مقدار سرب (QFP) |
| FOV10 | 0.3mm ((QFP) /0.65mm ((BGA) دقیقه پرتاب توپ (BGA) |
| FOV15 | 0.5mm ((QFP) /0.75mm ((BGA) |
| FOV25 | 0.5mm ((QFP) /0.75mm ((BGA) |
| حداکثر ارتفاع | H12mm ((استاندارد دوربین پرنده) |
| H15mm ((استاندارد دوربین پرواز) | |
| PCBاندازه | حداقل اندازه:50 ((L)*40 ((W) |
|
حداکثر اندازه:460 ((L)*400 ((W) گزینه: 510*460,640*510 |
|
| PCBضخامت | 0.38 میلیمتر -4.2 میلیمتر |
| مقدار تغذیه کننده | 120ea/112ea ((سوارگاه لنگر انداز) |
| منبع برق | AC220/220/240V ((50/60HZ,3 PHASE)) ((اختیاری:340/380/415V) |
| کمپرسور هوا | 260 NI/MIN |
| وزن | 1800 کیلوگرم |
| ابعاد | 1650 L*1680 D*1530 H |
مدل مشهور SM320 دستگاه بسیار انعطاف پذیر، کاربر پسند و بسیار قابل اعتماد
هرکدام با روشنایی فردی اجازه می دهد تا 6 قطعه کاملا متفاوت در حال پرواز هم تراز شوند.
دوربین اجازه قرار دادن قطعات به پایین به 0.4 میلی متر پیشینه.
| نام مدل | سامسونگ SM421 | |
| هماهنگی |
دید پرواز + دید صحنه (اگر یک کانویر بزرگ نصب شده است، تنها یک مرحله دید می تواند نصب شود) |
|
| تعداد اسپندل ها | 6 اسپندل × 1 گانتری | |
| نرخ قرار دادن | دید پرنده |
تراشه 1608 21000 CPH (IPC9850) SOP 15,000 CPH (IPC9850) QFP 5500 CPH (IPC9850) |
| دقت قرار دادن | تراشه/QFP |
دقت: ±50@±3σ/چیپ (بر اساس تراشه های استاندارد) |
| اجزا | دید پرنده | 0603 ~ 22mm IC |
| دید استاندارد مرحله (FOV35) |
~32mm IC (Lead Pitch 0.3mm) ~55mm (MFOV) |
|
| دید مرحله ای اختیاری (FOV45) |
~ 42mm IC (Lead Pitch 0.4mm) ~55mm (MFOV) |
|
| حداکثر ارتفاع |
H = 12mm (استاندارد دوربین پرنده) H = 12mm (استاندارد دوربین صحنه) |
|
| ابعاد تخته | حداقل | 50 ((L) * 40 ((W) |
| خط واحد (حداکثر) |
400mm ((L) * 400mm ((W) 510mm ((L) * 460mm ((W) (اختیاری) 610mm ((L) * 510mm ((W) (اختیاری) |
|
| خط دوگانه (حداکثر) | - | |
| ضخامت PCB | 0.38 ~ 4.2mm | |
| ظرفیت تغذیه کننده | 120ea/112ea (کارت کشتی سازی) | |
| استفاده | قدرت | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz، 3Phase) |
| حداکثر 4.7kVA | ||
| مصرف هوا | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/min | ||
| وزن (کیلوگرم) | حدود 1 ساعت680 | |
| ابعاد بیرونی (ملی متر) | 1،650 ((L) × 1,690 ((D) × 1,535 ((H) | |
دستگاه انتخاب و قرار دادن smt 6 سر smt421
1- جمع کردن- جابجایی- قرار دادن- قرار دادن و سایر توابع
2. به سرعت و با دقت
3. تخت های pcb اندازه های مختلف می تواند استفاده شود
4- بهبود بهره وری تولید و کاهش هزینه های تولید
سایر محصولات
شرکت ما انواع ماشین آلات SMT و محصولات مرتبط را عرضه می کند:
1تجهیزات SMT و لوازم جانبی، نوزل ها، تغذیه کننده، قطعات تغذیه کننده، فیلتر، راهنما، نوار، مورتر، کمربند، سیلندر، روغن smt / روغن، سنسور و غیره
2. نوزل ها و تغذیه کننده ها و قطعات آنها برای فوجی، برای جوکی، برای یاماها، برای سامسونگ، برای زیمنس، برای پاناسونیک، برای سونی... و غیره، همه آنها سهام زیادی دارند.
