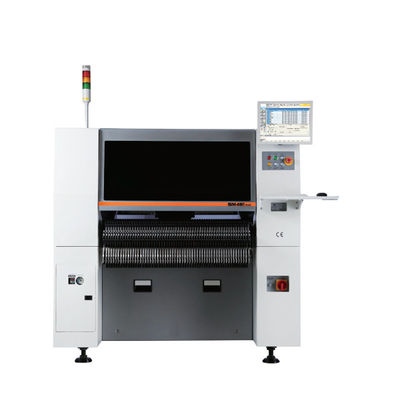

سامسونگ هانوا SM481 تراشه نصب کننده انتخاب و مکان ماشین 38000CPH برای 0402
سامسونگ هانوا SM481 تراشه نصب کننده انتخاب و مکان ماشین 38000CPH برای 0402
نام تجاری
SAMSUNG/ HANWHA
مدل محصول
SM481
کشور مبدا
کره جنوبی
مقدار تولیدی
1PCS
قیمت واحد
47887$
روش پرداخت
T/T ، Western Union ، PayPal ، کارت اعتباری
ظرفیت تامین
10 قطعه/قطعه در هفته
جزئیات محصول
برجسته کردن:
0402 دستگاه انتخاب و قرار دادن,38000CPH دستگاه انتخاب و قرار دادن,هانوا SM481 دستگاه انتخاب و قرار دادن
,38000CPH Pick And Place Machine
,Hanwha SM481 Pick And Place Machine
Product Name:
دستگاه انتخاب و جاسازی SAMSUNG SM481
Model Number:
SM481
Brand:
سامسونگ
Alignment:
چشم انداز پرواز+چشم انداز مرحله
Package:
کیف چوبی
Placement Speed:
38،000cph (بهینه)
Applicable Parts:
0402 (01005 اینچ) ~ 42 میلی متر (H15mm)
Delivery:
UPS ، DHL ، FedEx ، به عنوان سفارش شما
توضیحات محصول
مشخصات و ویژگی های دقیق
دستگاه قراردهی SMT سامسونگ SM481 دستگاه نصب و قراردهی SMT SM481
دستگاه سامسونگ SM481 یک دستگاه نصب و قراردهی (SMT) با سرعت بالا و دقت بالا است که برای مونتاژ کارآمد و دقیق قطعات الکترونیکی بر روی بردهای مدار چاپی (PCB) طراحی شده است. این دستگاه طیف وسیعی از ویژگی ها و عملکردهایی را ارائه می دهد که بهره وری، دقت و انعطاف پذیری را در فرآیند مونتاژ SMT افزایش می دهد.
| مشخصات فنی | دستگاه نصب و قراردهی SMT SAMSUNG-HANWHA | ||
| مدل | SM471 | SM481 | SM482Plus |
| تراز | Flying Vision | Flying Vision + stage vision | Flying Vision + stage vision |
| دوک ها | 10 دوک x 2 Gantry | 10 دوک 脳 1 Gantry | 6 دوک 脳 1 Gantry |
| سرعت قراردهی | 75,000CPH (بهینه) | 38,000CPH (بهینه) | 27,000CPH (بهینه) |
| دقت قراردهی | 卤50um@+3 (بر اساس تراشه های استاندارد) | 卤40渭m@渭卤3蟽 | 卤40渭m@渭卤3蟽 |
| قطعات قابل استفاده | Chip 0402 ~ 14mm(H 12mm) IC, Connector(Lead Pitch 0.4mm) BGA, CSP(Ball Pitch 0.4mm) | 0402 (01005 اینچ) ~□42mm (H15mm) | 0603 (0201 اینچ) ~ □55mm (H15mm) 0402 (01005 اینچ) (اختیاری) ~ L75mm Connector |
| ابعاد برد (میلی متر) | 50(L) x 40(W)~510(L) x 460(W)610(L)x 460(W)(اختیاری) | 460(L) x 400(W) (استاندارد) | 460(L) x 400(W) (استاندارد) |
| حداکثر 1500(L) x 460(W) (اختیاری) | حداکثر 1200(L) x 510(W) (اختیاری) | ||
| ظرفیت فیدر | 120ea / 112ea (Docking Cart) (بر اساس 8 میلی متر) | 120ea / 112ea (Docking Cart) | 120ea / 112ea (Docking Cart) |
| مصرف هوا | 0.5 ~ 0.7MPa (5 ~ 7kgf/cm2) | ||
| ابعاد (L.D.H) | 1650 x 1690x 1485 | 1650脳1680脳1530 | 1650脳1680脳1458 |
| وزن (کیلوگرم) | تقریباً 1820 | تقریباً 1655 | تقریباً 1600 |
عملکرد:
- قراردهی با سرعت بالا: دستگاه SM481 قادر به قراردهی قطعات با سرعت بالا است که امکان مونتاژ سریع و کارآمد PCB ها را فراهم می کند، به خصوص برای تولیدات با حجم بالا. این دستگاه از روباتیک پیشرفته و سیستم های کنترلی برای دستیابی به عملیات سریع برداشت و قراردهی استفاده می کند و توان عملیاتی را به حداکثر می رساند و زمان تولید را به حداقل می رساند.
- قراردهی دقیق قطعات: این دستگاه شامل یک سیستم دید دقیق است که قطعات را قبل از قراردهی به دقت شناسایی و تراز می کند. این امر جهت گیری و موقعیت دقیق قطعات بر روی PCB را تضمین می کند، خطاهای قراردهی را به حداقل می رساند و کیفیت بردهای مونتاژ شده را بهبود می بخشد.
- قراردهی چند سر: دستگاه SM481 اغلب دارای چندین سر قراردهی است که امکان قراردهی همزمان چندین قطعه را فراهم می کند. این پیکربندی چند سر، سرعت و کارایی تولید را بیشتر افزایش می دهد، به خصوص برای PCB های پیچیده با تراکم قطعات بالا.
- سازگاری قطعات: این دستگاه از طیف گسترده ای از قطعات الکترونیکی، از جمله دستگاه های نصب سطحی (SMD) مانند مقاومت ها، خازن ها، مدارهای مجتمع (IC) و انواع بسته بندی های مختلف پشتیبانی می کند. این دستگاه می تواند قطعات با اندازه ها، شکل ها و جهت گیری های مختلف را مدیریت کند و نیازهای مونتاژ متنوع را برآورده سازد.
- کنترل قابل برنامه ریزی: دستگاه SM481 مجهز به سیستم های کنترل قابل برنامه ریزی است که به اپراتورها اجازه می دهد پارامترهای قراردهی، مانند موقعیت های برداشت و قراردهی، جهت گیری قطعات و پروفایل های سرعت را تعریف و تنظیم کنند. این انعطاف پذیری امکان سفارشی سازی را برای مطابقت با طرح های PCB خاص و الزامات قطعات فراهم می کند، دقت قراردهی و بهره وری را بهینه می کند.
کاربرد:
دستگاه سامسونگ SM481 در فرآیند مونتاژ SMT استفاده می شود که معمولاً شامل مراحل زیر است:
- بارگیری قطعات: قطعات در فیدرها یا سینی ها بارگیری می شوند که سپس به دستگاه SM481 متصل می شوند. سیستم کنترل دستگاه نوع قطعه را شناسایی می کند و نازل مناسب را برای جابجایی انتخاب می کند.
- برداشت قطعات: نازل انتخاب شده قطعه را از فیدر یا سینی با استفاده از خلاء یا سایر مکانیسم ها برمی دارد. سیستم دید، تراز و جهت گیری دقیق قطعه را تضمین می کند.
- قراردهی قطعات: نازل قطعه را با دقت در محل تعیین شده روی PCB قرار می دهد. سیستم کنترل قراردهی دقیق را بر اساس طرح PCB و مشخصات قطعه تضمین می کند.
- تکرار: فرآیند برداشت و قراردهی قطعات برای هر قطعه روی PCB تکرار می شود و از پیکربندی چند سر برای افزایش سرعت و کارایی استفاده می شود.
- بازرسی: پس از قرار گرفتن تمام قطعات، PCB ممکن است برای تأیید دقت و کیفیت مونتاژ، بازرسی شود.
